Solaire Thermique

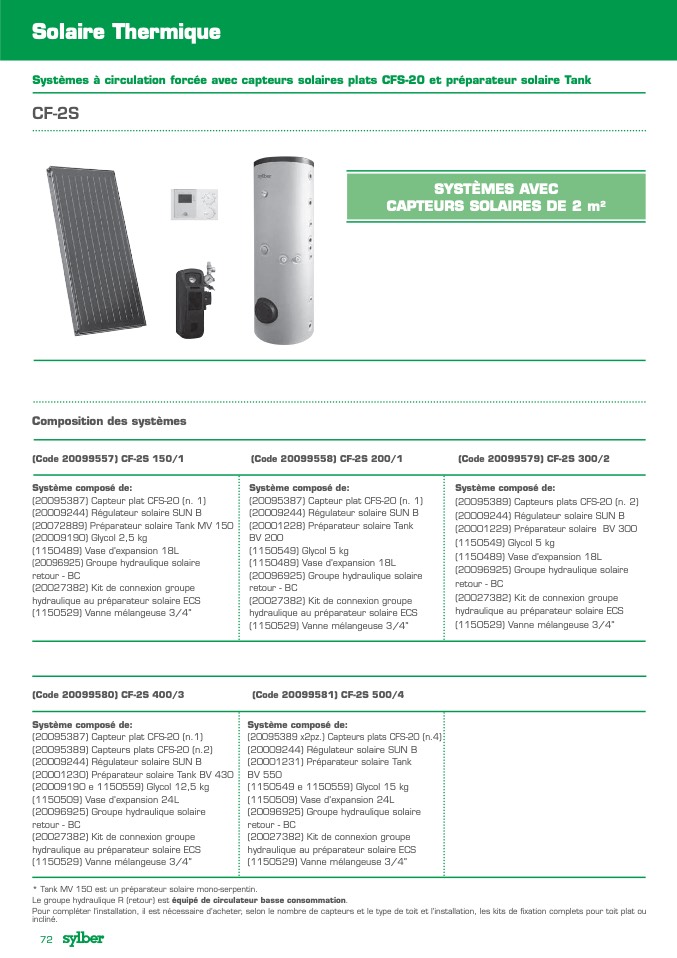

Systèmes à circulation forcée avec capteurs solaires plats CFS-20 et préparateur solaire Tank

CF-2S

Composition des systèmes

(Code 20099557) CF-2S 150/1

Système composé de:

(20095387) Capteur plat CFS-20 (n. 1)

(20009244) Régulateur solaire SUN B

(20072889) Préparateur solaire Tank MV 150

(20009190) Glycol 2,5 kg

(1150489) Vase d’expansion 18L

(20096925) Groupe hydraulique solaire

retour - BC

(20027382) Kit de connexion groupe

hydraulique au pr

éparateur solaire ECS

(1150529) Vanne mélangeuse 3/4”

(Code 20099580) CF-2S 400/3

Système compos

é de:

(20095387) Capteur plat CFS-20 (n.1)

(20095389) Capteurs plats CFS-20 (n.2)

(20009244) Régulateur solaire SUN B

(20001230) Préparateur solaire Tank BV 430

(20009190 e 1150559) Glycol 12,5 kg

(1150509) Vase d’expansion 24L

(20096925) Groupe hydraulique solaire

retour - BC

(20027382) Kit de connexion groupe

hydraulique au préparateur solaire ECS

(1150529) Vanne mélangeuse 3/4”

(Code 20099558) CF-2S 200/1

(Code 20099579) CF-2S 300/2

Système composé de:

(20095389) Capteurs plats CFS-20 (n. 2)

(20009244) Régulateur solaire SUN B

(20001229) Préparateur solaire BV 300

(1150549) Glycol 5 kg

(1150489) Vase d’expansion 18L

(20096925) Groupe hydraulique solaire

retour - BC

(20027382) Kit de connexion groupe

hydraulique au préparateur solaire ECS

(1150529) Vanne mélangeuse 3/4”

(Code 20099581) CF-2S 500/4

* Tank MV 150 est un préparateur solaire mono-serpentin.

Le groupe hydraulique R (retour) est équipé de circulateur basse consommation.

Pour compléter l’installation, il est nécessaire d’acheter, selon le nombre de capteurs et le type de toit et l’installation, les kits de fixation complets pour toit plat ou

incliné.

72

SYSTÈMES AVEC

CAPTEURS SOLAIRES DE 2 m

2

Système composé de:

(20095387) Capteur plat CFS-20 (n. 1)

(20009244) Régulateur solaire SUN B

(20001228) Préparateur solaire Tank

BV 200

(1150549) Glycol 5 kg

(1150489) Vase d’expansion 18L

(20096925) Groupe hydraulique solaire

retour - BC

(20027382) Kit de connexion groupe

hydraulique au préparateur solaire ECS

(1150529) Vanne mélangeuse 3/4”

Système composé de:

(20095389 x2pz.) Capteurs plats CFS-20 (n.4)

(20009244) Régulateur solaire SUN B

(20001231) Préparateur solaire Tank

BV 550

(1150549 e 1150559) Glycol 15 kg

(1150509) Vase d’expansion 24L

(20096925) Groupe hydraulique solaire

retour - BC

(20027382) Kit de connexion groupe

hydraulique au préparateur solaire ECS

(1150529) Vanne mélangeuse 3/4”
