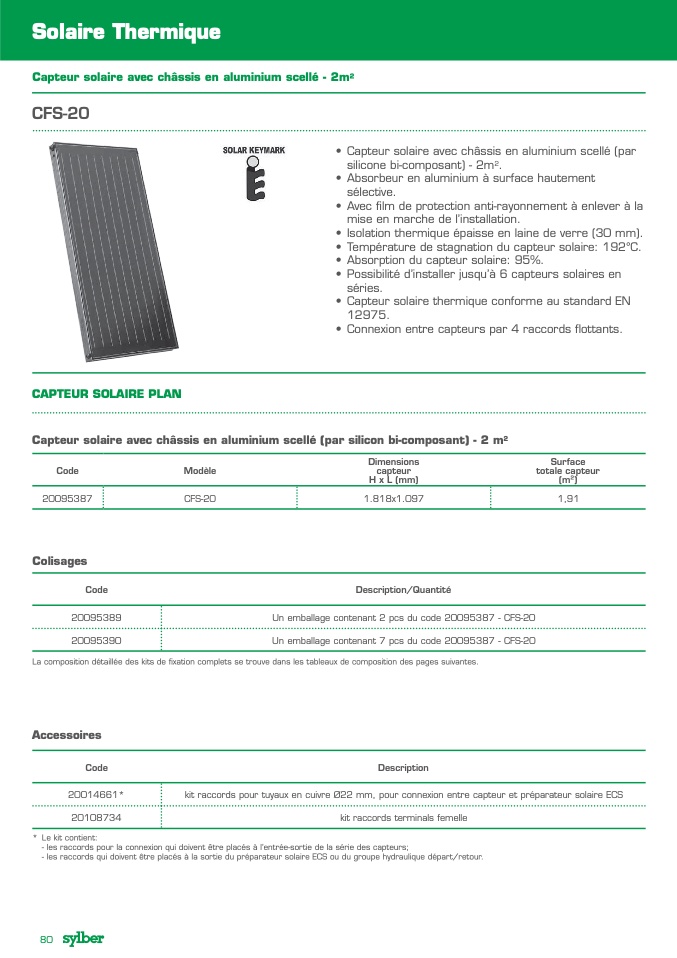

Solaire Thermique

Capteur solaire avec châssis en aluminium scellé - 2m

2

CFS-20

CAPTEUR SOLAIRE PLAN

Capteur solaire avec châssis en aluminium scellé (par silicon bi-composant) - 2 m

2

� Capteur solaire avec châssis en aluminium scellé (par

silicone bi-composant) - 2m

2

.

� Absorbeur en aluminium à surface hautement

sélective.

� Avec film de protection anti-rayonnement à enlever à la

mise en marche de l’installation.

� Isolation thermique épaisse en laine de verre (30 mm).

� Température de stagnation du capteur solaire: 192°C.

� Absorption du capteur solaire: 95%.

� Possibilité d’installer jusqu’à 6 capteurs solaires en

séries.

� Capteur solaire thermique conforme au standard EN

12975.

� Connexion entre capteurs par 4 raccords flottants.

Code

20095387

Colisages

Code

20095389

20095390

Modèle

Dimensions

capteur

H x L (mm)

Description/Quantité

Un emballage contenant 2 pcs du code 20095387 - CFS-20

Un emballage contenant 7 pcs du code 20095387 - CFS-20

Surface

totale capteur

(m

2

)

1,91

CFS-20

1.818x1.097

La composition détaillée des kits de fixation complets se trouve dans les tableaux de composition des pages suivantes.

Accessoires

Code

20014661*

20108734

Description

kit raccords pour tuyaux en cuivre Ø22 mm, pour connexion entre capteur et préparateur solaire ECS

kit raccords terminals femelle

* Le kit contient:

- les raccords pour la connexion qui doivent

être placés à l’entrée-sortie de la série des capteurs;

- les raccords qui doivent

être placés à la sortie du préparateur solaire ECS ou du groupe hydraulique départ/retour.

80
