Accessori

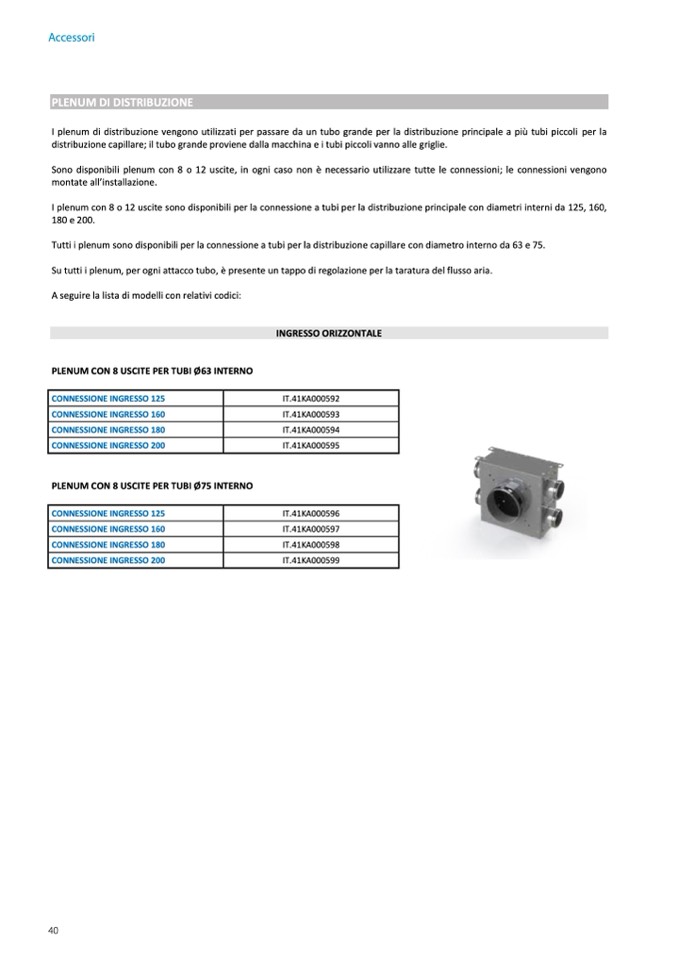

PLENUM DI DISTRIBUZIONE
I plenum di distribuzione vengono utilizzati per passare da un tubo grande per la distribuzione principale a più tubi piccoli per la
distribuzione capillare; il tubo grande proviene dalla macchina e i tubi piccoli vanno alle griglie.
Sono disponibili plenum con 8 o 12 uscite, in ogni caso non è necessario utilizzare tutte le connessioni; le connessioni vengono
montate all’installazione.
I plenum con 8 o 12 uscite sono disponibili per la connessione a tubi per la distribuzione principale con diametri interni da 125, 160,
180 e 200.
Tutti i plenum sono disponibili per la connessione a tubi per la distribuzione capillare con diametro interno da 63 e 75.
Su tutti i plenum, per ogni attacco tubo, è presente un tappo di regolazione per la taratura del flusso aria.
A seguire la lista di modelli con relativi codici:
PLENUM CON 8 USCITE PER TUBI Ø63 INTERNO
CONNESSIONE INGRESSO 125
CONNESSIONE INGRESSO 160
CONNESSIONE INGRESSO 180
CONNESSIONE INGRESSO 200
PLENUM CON 8 USCITE PER TUBI Ø75 INTERNO
CONNESSIONE INGRESSO 125
CONNESSIONE INGRESSO 160
CONNESSIONE INGRESSO 180
CONNESSIONE INGRESSO 200
INGRESSO ORIZZONTALE
IT.41KA000592
IT.41KA000593
IT.41KA000594
IT.41KA000595
IT.41KA000596
IT.41KA000597
IT.41KA000598
IT.41KA000599
