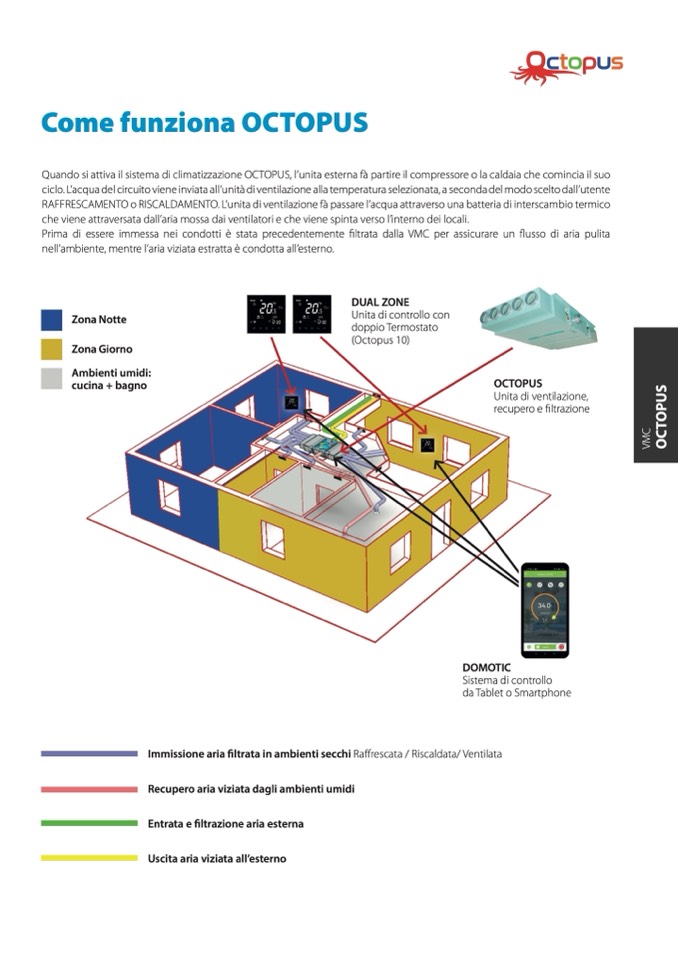

Come funziona OCTOPUS

Quando si attiva il sistema di climatizzazione OCTOPUS, l’unita esterna fà partire il compressore o la caldaia che comincia il suo

ciclo. L’acqua del circuito viene inviata all’unità di ventilazione alla temperatura selezionata, a seconda del modo scelto dall’utente

RAFFRESCAMENTO o RISCALDAMENTO. L’unita di ventilazione fà passare l’acqua attraverso una batteria di interscambio termico

che viene attraversata dall’aria mossa dai ventilatori e che viene spinta verso l’interno dei locali.

Prima di essere immessa nei condotti è stata precedentemente filtrata dalla VMC per assicurare un flusso di aria pulita

nell’ambiente, mentre l’aria viziata estratta è condotta all’esterno.

Zona Notte

Zona Giorno

Ambienti umidi:

cucina + bagno

DUAL ZONE

Unita di controllo con

doppio Termostato

(Octopus 10)

OCTOPUS

Unita di ventilazione,

recupero e filtrazione

Immissione aria filtrata in ambienti secchi Raffrescata / Riscaldata/ Ventilata

Recupero aria viziata dagli ambienti umidi

Entrata e filtrazione aria esterna

Uscita aria viziata all’esterno

DOMOTIC

Sistema di controllo

da Tablet o Smartphone
