CARATTERISTICHE TECNICHE

La forma del corpo ergonomica e bilanciata offre una presa comoda e piacevole che permette al

verniciatore di lavorare per molto tempo senza affaticarsi. Con un peso del corpo di soli 403 g risulta

essere uno degli aerografi più leggeri al mondo. Gli accurati studi effettuati sui passaggi aria interni e

sui fori del cappello di polverizzazione hanno permesso di contenere i consumi di aria pur offrendo una

buona atomizzazione.

• Corpoinalluminiopressofusosabbiatoenichelatoelettroliticamente

• CappellodipolverizzazioneinzamapressofusanichelatoelavoratoCNC

• UgelloinottonericavatodabarraconlavorazioneCNC

• Spilloø3mminacciaioinoxAISI303

• Disponibilecontecnologiadiverniciaturaconvenzionale

• Regolatoredelgettodatondoaventaglio

• Regolatoredellaquantit

àdivernice

• Levainacciaiozincato;particolariinterniinottoneealluminio

• MolleinacciaioInoxeguarnizioniinGommaNBR70/PTFE

• CAMPI DI IMPIEGO: verniciatura professionale

• TEMPERATURA DI LAVORO: -10°C (253°K), +90°C (343°K)

• FILETTATURA SUL CORPO: 1/4FM BSP Gas cilindrica

• PRESSIONE D’ESERCIZIO: 2 ÷ 6 bar ( 29 ÷ 87 psi)

• DIMENSIONI / PESO NETTO ( senza serbatoio):

F1/N/S 140 x 158 x 55 mm (5.51 x 6.22 x 2.17 inch) / 0.431 kg (0.950 lb)

F1/N/I 150x158x55mm(5.91x6.22x2.17inch)/0.436kg(0,961lb)

• DIMENSIONI / PESO NETTO:

F1/E240x175x53mm(9.45x6.9x2.09inch)/0.518kg(1.142lb)

CARACTERISTIQUES TECHNIQUES

La forme du corps ergonomique et équilibrée offre une prise commode et agréable permettant au

peintre de travailler longtemps sans se fatiguer. Avec un poids du corps de seulement 403 g s'avère

être un des pistolet les plus légers au monde. Les études précises effectuées sur les passages de l’air

internes et sur les trous du chapeau de pulvérisation ont permis de contenir les consommations d’air

tout en offrant une bonne atomisation.

• Corpsenaluminiummoulésabléetnickeléélectrolytiquement

• ChapeaudepulvérisationenzamacmoulénickeléettravailléCNC

• Buseenlaitonrécupérédebarred’usinageCNC

• Aiguilleø3mmenacierinoxAISI303

• Disponibleavectechnologiedepeintureconventionnelle

• Régulateurdujetderondàventail

• Régulateurdelaquantitédepeinture

• Levierenacierzingué;détailsinternesenlaitonetaluminium

• RessortenacierinoxetjointsencaoutchoucNBR70/PTFE

• CHAMPSD’UTILISATION:peintureprofessionnelle

• TEMPERATUREDETRAVAIL:-10°C(253°K),+90°C(343°K)

• FILETAGESURLECORPS:1/4FMBSPGazcylindrique

• PRESSIONDEFONCTIONNEMENT:2÷6bars(29÷87psi)

• DIMENSIONS/POIDSNET(sansgodet):

F1/N/S 140 x 158 x 55 mm (5.51 x 6.22 x 2.17 inch) / 0.431 kg (0.950 lb)

F1/N/I 150x158x55mm(5.91x6.22x2.17inch)/0.436kg(0,961lb)

• DIMENSIONS/POIDSNET:

F1/E240x175x53mm(9.45x6.9x2.09inch)/0.518kg(1.142lb)

F1/N/S

TECHNICAL FEATURES

The ergonomic and balanced body shape results in a pleasant, comfortable grip protecting the painter

from fatigue, and the body weight of only 403 grams makes this spray gun one of the lightest in the

world. Accurate studies, conducted on the gun’s internal air passages and the holes in the pulverising

cap, have permitted air consumption to be reduced while providing good atomisation.

• Bodyindie-castalluminium,sandblastedandnickelplated

• CNC machined die-cast and nickel-plated Zamak air cap

• BrassnozzlemadeoutfromabrassbarwithCNCmachining

• Stainless steel AISI 303 needle ø 4 mm

• Available with conventional painting technology

• Jet regulator from round to fan spray pattern

• Paint quantity regulator

• Zinc-plated steel lever, brass and aluminium inner parts

• Stainless steel springs and NBR 70 / PTFE washers

• FIELDS OF APPLICATION: professional painting

• OPERATING TEMPERATURE: -10°C (253°K), +90°C (343°K)

• THREAD ON THE BODY: 1/4FM BSP Cylindrical gas thread

• OPERATING PRESSURE: 2 ÷ 6 bar ( 29 ÷ 87 psi)

• DIMENSIONS / NET WEIGHT (without feed cup):

F1/N/S 140 x 158 x 55 mm (5.51 x 6.22 x 2.17 inch) / 0.431 kg (0.950 lb)

F1/N/I 150 x 158 x 55 mm (5.91 x 6.22 x 2.17 inch) / 0.436 kg (0,961 lb)

• DIMENSIONS / NET WEIGHT:

F1/E240x175x53mm(9.45x6.9x2.09inch)/0.518kg(1.142lb)

TECHNISCHE SPEZIFIKATIONEN

Die Form des ergonomischen und ausgeglichen Körpers bietet eine bequeme und angenehme Griffigkeit

und ermöglicht dem Lackierer, lange Zeit zu arbeiten, ohne zu ermüden. Mit einem Gewicht von nur 403

g des Körpers stellt sie eine der leichtesten Lackierpistolen dar.

Aufmerksame Studien der internen Luftpassagen und Öffnungen der Zerstäubungsdüse haben

ermöglicht, den Luftverbrauch einzuschränken, wobei trotzdem eine gute Zerstäubung geboten

• Körperausdruckgegossenem,sandgestrahltemundelektrolytischvernickeltemAluminium

• CNC-bearbeitete Zerstäubungsdüse aus warmgepresster und vernickelter Zama

• Messingdüse,auseinerCNC-gefrästenStangehergestellt

• Nadelø4mmausEdelstahlAISI303

• MitkonventionellerLacktechnologieverfügbar

• Atomisierungsregler-vonganzaufgefächert

• Lackmengenregler

• HebelausverzinktemStahl,innereTeileausMessingundAluminium

• FederausEdelstahlundDichtungenausNBR70/PTFE

• ANWENDUNGSBEREICHE:ProfessionelleLackierung

• BETRIEBSTEMPERATUR:-10°C(253°K),+90°C(343°K)

• GEWINDEAMKÖRPER:1/4IABSPZylindrischesGasgewinde

• BETRIEBSDRUCK:2÷6bar(29÷87psi)

• ABMESSUNGEN/NETTOGEWICHT(ohneBecher):

F1/N/S 140 x 158 x 55 mm (5.51 x 6.22 x 2.17 inch) / 0.431 kg (0.950 lb)

F1/N/I 150x158x55mm(5.91x6.22x2.17inch)/0.436kg(0,961lb)

• ABMESSUNGEN/NETTOGEWICHT:

F1/E240x175x53mm(9.45x6.9x2.09inch)/0.518kg(1.142lb)

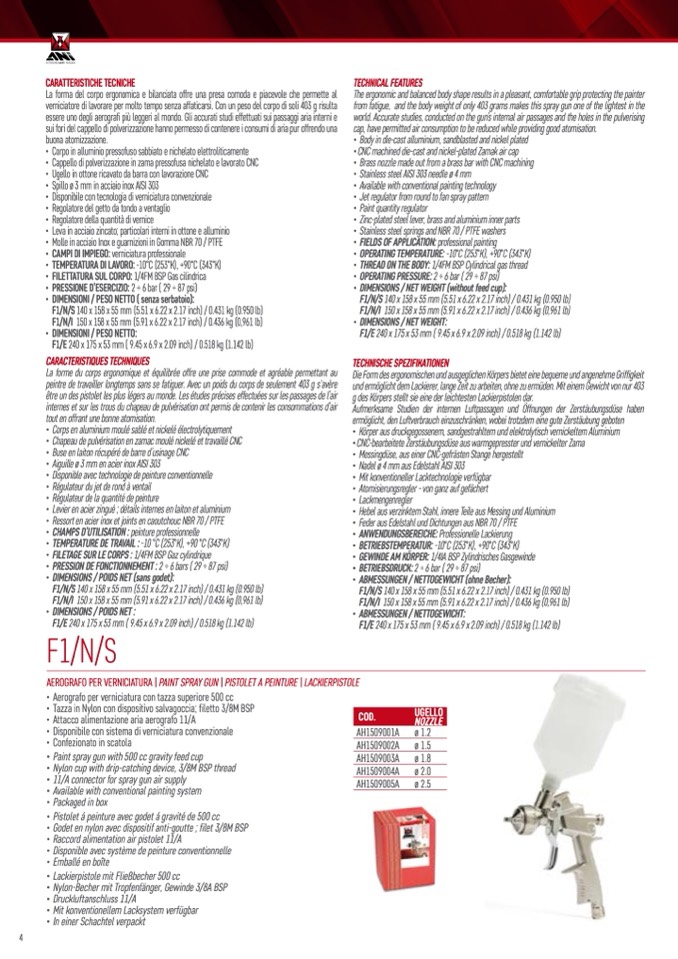

AEROGRAFO PER VERNICIATURA | PAINT SPRAY GUN | PISTOLET A PEINTURE | LACKIERPISTOLE

• Aerografo per verniciatura con tazza superiore 500 cc

• Tazza in Nylon con dispositivo salvagoccia; filetto 3/8M BSP

• Attacco alimentazione aria aerografo 11/A

• Disponibile con sistema di verniciatura convenzionale

• Confezionato in scatola

• Paint spray gun with 500 cc gravity feed cup

• Nylon cup with drip-catching device, 3/8M BSP thread

• 11/A connector for spray gun air supply

• Available with conventional painting system

• Packaged in box

• Pistolet á peinture avec godet á gravité de 500 cc

• Godet en nylon avec dispositif anti-goutte ; filet 3/8M BSP

• Raccord alimentation air pistolet 11/A

• Disponible avec système de peinture conventionnelle

• Emballé en boîte

• Lackierpistole mit Fließbecher 500 cc

• Nylon-Becher mit Tropfenf

änger, Gewinde 3/8A BSP

• Druckluftanschluss 11/A

• Mit konventionellem Lacksystem verfügbar

• In einer Schachtel verpackt

AH1509001A

AH1509002A

AH1509003A

AH1509004A

AH1509005A

ø 1.2

ø 1.5

ø 1.8

ø 2.0

ø 2.5

COD.

UGELLO

NOZZLE

4
