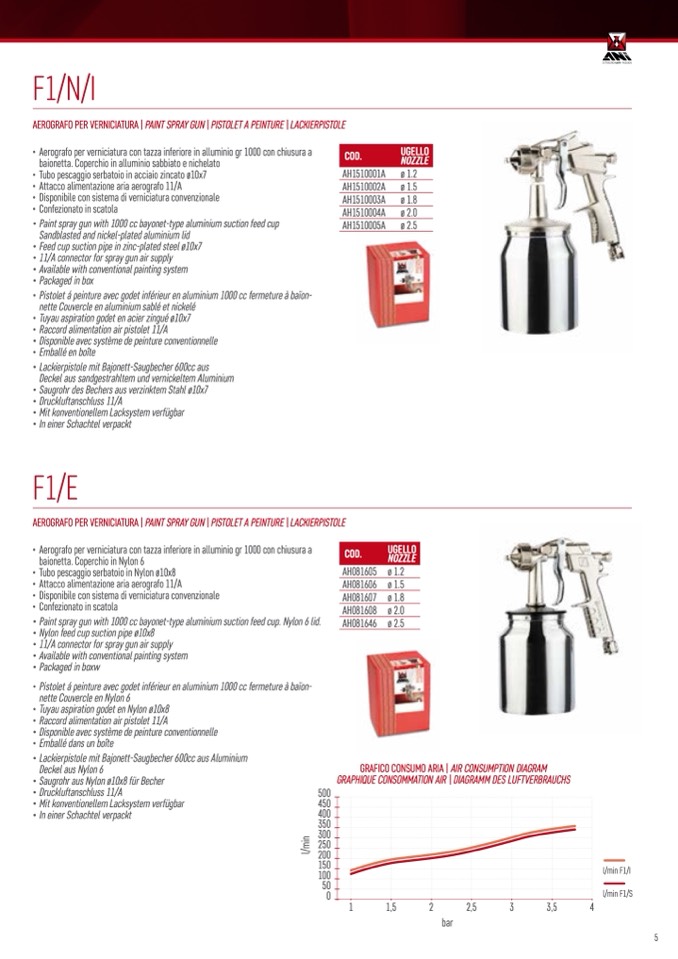

F1/N/I

AEROGRAFO PER VERNICIATURA | PAINT SPRAY GUN | PISTOLET A PEINTURE | LACKIERPISTOLE

COD.

UGELLO

NOZZLE

• Aerografo per verniciatura con tazza inferiore in alluminio gr 1000 con chiusura a

baionetta. Coperchio in alluminio sabbiato e nichelato

• Tubo pescaggio serbatoio in acciaio zincato ø10x7

• Attacco alimentazione aria aerografo 11/A

• Disponibile con sistema di verniciatura convenzionale

• Confezionato in scatola

• Paint spray gun with 1000 cc bayonet-type aluminium suction feed cup

Sandblasted and nickel-plated aluminium lid

• Feed cup suction pipe in zinc-plated steel ø10x7

• 11/A connector for spray gun air supply

• Available with conventional painting system

• Packaged in box

• Pistolet á peinture avec godet inférieur en aluminium 1000 cc fermeture

à baïon-

nette Couvercle en aluminium sablé et nickelé

• Tuyau aspiration godet en acier zingué ø10x7

• Raccord alimentation air pistolet 11/A

• Disponible avec système de peinture conventionnelle

• Emballé en boîte

• Lackierpistole mit Bajonett-Saugbecher 600cc aus

Deckel aus sandgestrahltem und vernickeltem Aluminium

• Saugrohr des Bechers aus verzinktem Stahl ø10x7

• Druckluftanschluss 11/A

• Mit konventionellem Lacksystem verfügbar

• In einer Schachtel verpackt

F1/E

AH1510001A

AH1510002A

AH1510003A

AH1510004A

AH1510005A

ø 1.2

ø 1.5

ø 1.8

ø 2.0

ø 2.5

AEROGRAFO PER VERNICIATURA | PAINT SPRAY GUN | PISTOLET A PEINTURE | LACKIERPISTOLE

COD.

UGELLO

NOZZLE

• Aerografo per verniciatura con tazza inferiore in alluminio gr 1000 con chiusura a

baionetta. Coperchio in Nylon 6

• Tubo pescaggio serbatoio in Nylon ø10x8

• Attacco alimentazione aria aerografo 11/A

• Disponibile con sistema di verniciatura convenzionale

• Confezionato in scatola

• Paint spray gun with 1000 cc bayonet-type aluminium suction feed cup. Nylon 6 lid.

• Nylon feed cup suction pipe ø10x8

• 11/A connector for spray gun air supply

• Available with conventional painting system

• Packaged in boxw

• Pistolet á peinture avec godet inférieur en aluminium 1000 cc fermeture

à baïon-

nette Couvercle en Nylon 6

• Tuyau aspiration godet en Nylon ø10x8

• Raccord alimentation air pistolet 11/A

• Disponible avec système de peinture conventionnelle

• Emballé dans un boîte

• Lackierpistole mit Bajonett-Saugbecher 600cc aus Aluminium

Deckel aus Nylon 6

AH081605

AH081606

AH081607

AH081608

AH081646

ø 1.2

ø 1.5

ø 1.8

ø 2.0

ø 2.5

• Saugrohr aus Nylon ø10x8 für Becher

• Druckluftanschluss 11/A

500

• Mit konventionellem Lacksystem verfügbar

450

GRAFICO CONSUMO ARIA | AIR CONSUMPTION DIAGRAM

GRAPHIQUE CONSOMMATION AIR | DIAGRAMM DES LUFTVERBRAUCHS

• In einer Schachtel verpackt

400

350

300

250

200

150

100

50

0

l/min F1/I

l/min F1/S

1

1,5

2

2,5

3

3,5

4

bar

5

l

/

m

i

n
