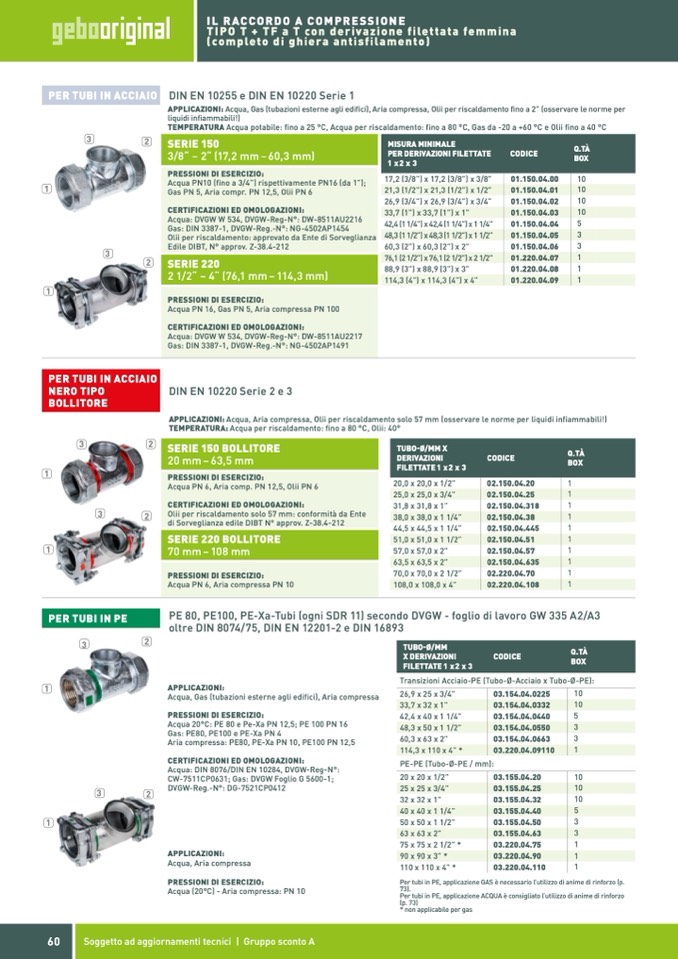

PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2” (osservare le norme per
liquidi infiammabili!)
TEMPERATURA Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C
3
1
2
2
10
10
5
3
1
SERIE 150
IL RACCORDO A COMPRESSIONE
TIPO T + TF a T con derivazione filettata femmina
(completo di ghiera antisfilamento)
3/8“ – 2“ (17,2 mm – 60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”);
Gas PN 5, Aria compr. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Olii per riscaldamento: approvato da Ente di Sorveglianza
Edile DIBT, N° approv. Z-38.4-212
2 1/2“ – 4“ (76,1 mm–114,3 mm)
MISURA MINIMALE
PER DERIVAZIONI FILETTATE
1 x2 x 3
48,3 (1 1/2”) x 48,3 (1 1/2”) x 1 1/2”
60,3 (2”) x 60,3 (2”) x 2”
76,1 (2 1/2”) x 76,1 (2 1/2”) x 2 1/2”
33,7 x 32 x 1”
48,3 x 50 x 1 1/2”
60,3 x 63 x 2”
114,3 x 110 x 4” *
25 x 25 x 3/4”
40 x 40 x 1 1/4”
CODICE
01.150.04.00
01.150.04.06
Q.TÀ
BOX
17,2 (3/8”) x 17,2 (3/8”) x 3/8”
21,3 (1/2”) x 21,3 (1/2”) x 1/2”
01.150.04.01
10
3
1
26,9 (3/4”) x 26,9 (3/4”) x 3/4”
33,7 (1”) x 33,7 (1”) x 1”
42,4 (1 1/4”) x 42,4 (1 1/4”) x 1 1/4”
01.150.04.02
01.150.04.03
01.150.04.04
01.220.04.07
03.154.04.0440
10
01.150.04.05
3
1
SERIE 220
01.220.04.08
PRESSIONI DI ESERCIZIO:
Acqua PN 16, Gas PN 5, Aria compressa PN 100
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491
88,9 (3”) x 88,9 (3”) x 3”
114,3 (4”) x 114,3 (4”) x 4”
01.220.04.09
1
3
2
1
3
1
3
1
20,0 x 20,0 x 1/2”
1
31,8x31,8x1”
1
44,5x44,5x11/4”
1
57,0x57,0x2”
1
70,0x70,0x21/2”
1
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):
26,9 x 25 x 3/4”
10
42,4 x 40 x 1 1/4”
5
PE-PE (Tubo-Ø-PE / mm):
20 x 20 x 1/2”
10
32 x 32 x 1”
10
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
SERIE 150 BOLLITORE
20 mm–63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento solo 57 mm: conformità da Ente
di Sorveglianza edile DIBT N° approv. Z-38.4-212
SERIE 220 BOLLITORE
70 mm–108 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria compressa PN 10
TUBO-Ø/MM X
DERIVAZIONI
FILETTATE1 x2 x 3
CODICE
02.150.04.20
Q.TÀ
BOX
25,0 x 25,0 x 3/4”
1
2
2
SERIE 153/155
38,0 x 38,0 x 1 1/4”
1
51,0 x 51,0 x 1 1/2”
02.150.04.25
02.150.04.318
02.150.04.38
02.150.04.445
02.150.04.51
1
02.150.04.57
63,5 x 63,5 x 2”
02.150.04.635
1
02.220.04.70
108,0 x 108,0 x 4”
02.220.04.108
TUBO-Ø/MM
X DERIVAZIONI
FILETTATE1 x2 x 3
CODICE
Q.TÀ
BOX
1
SERIE 220 PE
PER TUBI IN ACCIAIO
NERO TIPO
BOLLITORE
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
20 mm–63 mm
03.154.04.0225
1
03.154.04.0332
10
03.154.04.0550
03.154.04.0663
03.220.04.09110
3
3
1
03.155.04.20
3
2
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE80, PE100 e PE-Xa PN 4
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
03.155.04.25
10
03.155.04.32
75 mm–110 mm
03.155.04.40
5
50 x 50 x 1 1/2”
63 x 63 x 2”
APPLICAZIONI:
Acqua, Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua (20°C) - Aria compressa: PN 10
75 x 75 x 2 1/2” *
90 x 90 x 3” *
110 x 110 x 4” *
* non applicabile per gas
03.155.04.50
03.155.04.63
03.220.04.90
03.220.04.110
3
3
03.220.04.75
1
1
1
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo (p.
73).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo
(p. 73)
60
Soggetto ad aggiornamenti tecnici | Gruppo sconto A
