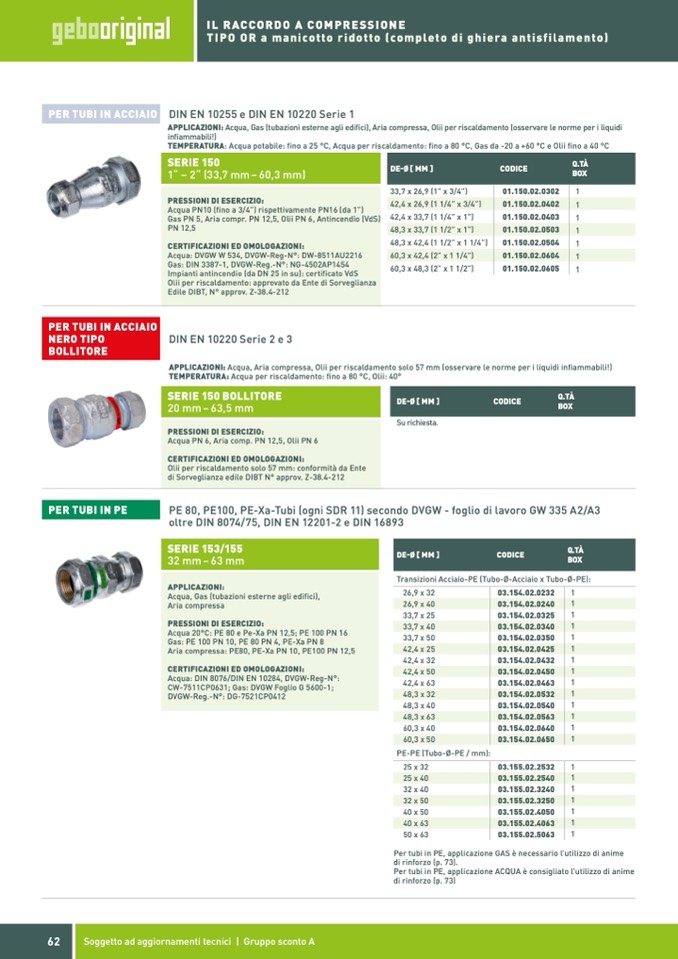

IL RACCORDO A COMPRESSIONE

TIPO OR a manicotto ridotto (completo di ghiera antisfilamento)

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento (osservare le norme per i liquidi

infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C

33,7 x 26,9 (1” x 3/4”)

1

42,4 x 33,7 (1 1/4” x 1”)

1

48,3 x 42,4 (1 1/2” x 1 1/4”)

1

60,3 x 48,3 (2” x 1 1/2”)

1

SERIE 150

1“ – 2“ (33,7 mm–60,3 mm)

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)

Gas PN 5, Aria compr. PN 12,5, Olii PN 6, Antincendio (VdS)

PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI:

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

Impianti antincendio (da DN 25 in su): certificato VdS

Olii per riscaldamento: approvato da Ente di Sorveglianza

Edile DIBT, N° approv. Z-38.4-212

DE-Ø[MM]

CODICE

01.150.02.0302

1

42,4 x 26,9 (1 1/4” x 3/4”)

01.150.02.0402

1

48,3 x 33,7 (1 1/2” x 1”)

01.150.02.0403

01.150.02.0503

01.150.02.0504

1

60,3 x 42,4 (2” x 1 1/4”)

01.150.02.0604

01.150.02.0605

PER TUBI IN ACCIAIO

NERO TIPO

BOLLITORE

DIN EN 10220 Serie 2 e 3

APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi infiammabili!)

TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°

Su richiesta.

SERIE 150 BOLLITORE

20 mm–63,5 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 6, Aria comp. PN 12,5, Olii PN 6

CERTIFICAZIONI ED OMOLOGAZIONI:

Olii per riscaldamento solo 57 mm: conformità da Ente

di Sorveglianza edile DIBT N° approv. Z-38.4-212

DE-Ø[MM]

CODICE

Q.TÀ

BOX

PER TUBI IN PE

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3

oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

DE-Ø[MM]

CODICE

Q.TÀ

BOX

SERIE 153/155

32 mm–63 mm

APPLICAZIONI:

Acqua, Gas (tubazioni esterne agli edifici),

Aria compressa

PRESSIONI DI ESERCIZIO:

Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16

Gas: PE 100 PN 10, PE 80 PN 4, PE-Xa PN 8

Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI:

Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:

CW-7511CP0631; Gas: DVGW Foglio G 5600-1;

DVGW-Reg.-N°: DG-7521CP0412

Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):

26,9 x 32

1

33,7 x 25

1

33,7 x 50

1

PE-PE (Tubo-Ø-PE / mm):

25x32

1

32x40

1

40x50

1

03.154.02.0232

Q.TÀ

BOX

26,9 x 40

1

1

42,4 x 32

42,4 x 50

42,4 x 63

48,3 x 32

48,3 x 40

03.154.02.0240

03.154.02.0325

33,7 x 40

03.154.02.0340

42,4 x 25

03.154.02.0350

03.154.02.0425

03.154.02.0432

1

1

03.154.02.0450

03.154.02.0463

1

1

03.154.02.0532

1

03.154.02.0540

1

48,3 x 63

60,3 x 40

25 x 40

1

32 x 50

03.154.02.0563

03.155.02.3240

1

03.154.02.0640

1

60,3 x 50

03.154.02.0650

1

03.155.02.2532

03.155.02.2540

03.155.02.3250

1

03.155.02.4050

40 x 63

50 x 63

03.155.02.4063

03.155.02.5063

1

1

Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime

di rinforzo (p. 73).

Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime

di rinforzo (p. 73)

62

Soggetto ad aggiornamenti tecnici | Gruppo sconto A
