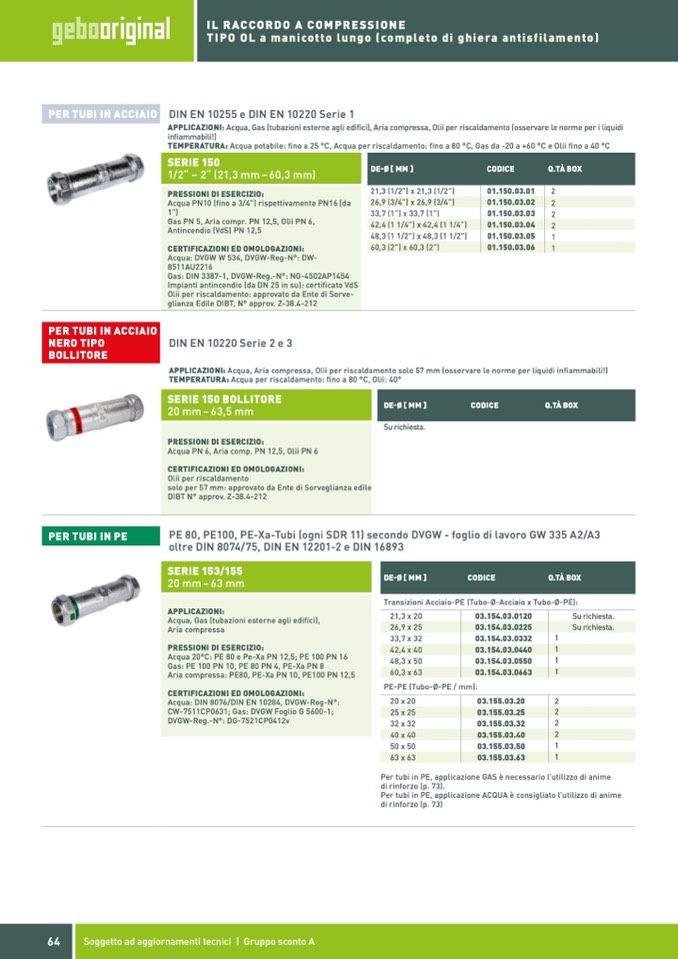

IL RACCORDO A COMPRESSIONE

TIPO OL a manicotto lungo (completo di ghiera antisfilamento)

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento (osservare le norme per i liquidi

infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C

21,3 (1/2”) x 21,3 (1/2”)

2

33,7 (1”) x 33,7 (1”)

2

48,3 (1 1/2”) x 48,3 (1 1/2”)

1

DIN EN 10220 Serie 2 e 3

APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)

Su richiesta.

SERIE 150

1/2“ – 2“ (21,3 mm – 60,3 mm)

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da

1”)

Gas PN 5, Aria compr. PN 12,5, Olii PN 6,

Antincendio (VdS) PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI:

Acqua: DVGW W 534, DVGW-Reg-N°: DW-

8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

Impianti antincendio (da DN 25 in su): certificato VdS

Olii per riscaldamento: approvato da Ente di Sorve-

glianza Edile DIBT, N° approv. Z-38.4-212

DE-Ø[MM]

2

42,4 (1 1/4”) x 42,4 (1 1/4”)

CODICE

01.150.03.01

01.150.03.03

Q.TÀ BOX

26,9 (3/4”) x 26,9 (3/4”)

01.150.03.02

01.150.03.04

2

01.150.03.05

60,3 (2”) x 60,3 (2”)

01.150.03.06

1

PER TUBI IN ACCIAIO

NERO TIPO

BOLLITORE

TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°

SERIE 150 BOLLITORE

20 mm–63,5 mm

DE-Ø[MM]

CODICE

Q.TÀ BOX

PRESSIONI DI ESERCIZIO:

Acqua PN 6, Aria comp. PN 12,5, Olii PN 6

CERTIFICAZIONI ED OMOLOGAZIONI:

Olii per riscaldamento

solo per 57 mm: approvato da Ente di Sorveglianza edile

DIBT N° approv. Z-38.4-212

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3

oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

PER TUBI IN PE

DE-Ø[MM]

CODICE

Q.TÀ BOX

SERIE 153/155

20 mm–63 mm

APPLICAZIONI:

Acqua, Gas (tubazioni esterne agli edifici),

Aria compressa

PRESSIONI DI ESERCIZIO:

Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16

Gas: PE 100 PN 10, PE 80 PN 4, PE-Xa PN 8

Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI:

Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:

CW-7511CP0631; Gas: DVGW Foglio G 5600-1;

DVGW-Reg.-N°: DG-7521CP0412v

Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):

21,3 x 20

33,7 x 32

48,3 x 50

PE-PE (Tubo-Ø-PE / mm):

20 x 20

32 x 32

50 x 50

1

1

2

2

1

Su richiesta.

Su richiesta.

26,9 x 25

03.154.03.0120

03.154.03.0225

03.154.03.0332

42,4 x 40

1

60,3 x 63

25 x 25

03.154.03.0440

03.154.03.0550

03.154.03.0663

1

03.155.03.20

03.155.03.25

2

40 x 40

03.155.03.32

03.155.03.40

2

03.155.03.50

63 x 63

03.155.03.63

1

Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime

di rinforzo (p. 73).

Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime

di rinforzo (p. 73)
