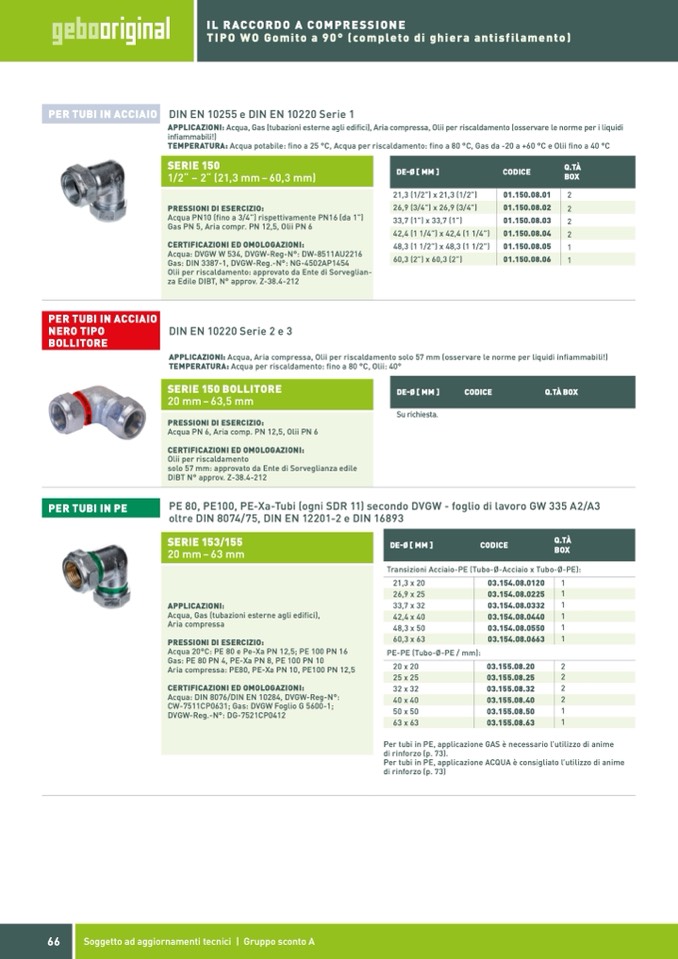

IL RACCORDO A COMPRESSIONE
TIPO WO Gomito a 90° (completo di ghiera antisfilamento)
PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento (osservare le norme per i liquidi
infiammabili!)
TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C
21,3 (1/2”) x 21,3 (1/2”)
2
33,7 (1”) x 33,7 (1”)
2
48,3 (1 1/2”) x 48,3 (1 1/2”)
1
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)
Su richiesta.
SERIE 150
1/2“ – 2“ (21,3 mm – 60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Olii per riscaldamento: approvato da Ente di Sorveglian-
za Edile DIBT, N° approv. Z-38.4-212
PER TUBI IN PE
DE-Ø[MM]
60,3 (2”) x 60,3 (2”)
CODICE
Q.TÀ
BOX
01.150.08.01
2
26,9 (3/4”) x 26,9 (3/4”)
2
42,4 (1 1/4”) x 42,4 (1 1/4”)
01.150.08.02
01.150.08.03
01.150.08.04
01.150.08.05
01.150.08.06
1
PER TUBI IN ACCIAIO
NERO TIPO
BOLLITORE
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
DE-Ø[MM]
CODICE
Q.TÀ BOX
SERIE 150 BOLLITORE
20 mm–63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento
solo 57 mm: approvato da Ente di Sorveglianza edile
DIBT N° approv. Z-38.4-212
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm–63 mm
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE):
21,3 x 20
1
33,7 x 32
1
48,3 x 50
1
PE-PE (Tubo-Ø-PE / mm):
20 x 20
2
32 x 32
2
50 x 50
1
1
42,4 x 40
1
60,3 x 63
CODICE
03.154.08.0440
Q.TÀ
BOX
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici),
Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE 80 PN 4, PE-Xa PN 8, PE 100 PN 10
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
DE-Ø[MM]
26,9 x 25
03.154.08.0120
03.154.08.0225
03.154.08.0332
03.154.08.0550
03.154.08.0663
1
03.155.08.20
25 x 25
03.155.08.25
2
40 x 40
03.155.08.32
03.155.08.40
2
03.155.08.50
63 x 63
03.155.08.63
1
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime
di rinforzo (p. 73).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime
di rinforzo (p. 73)
