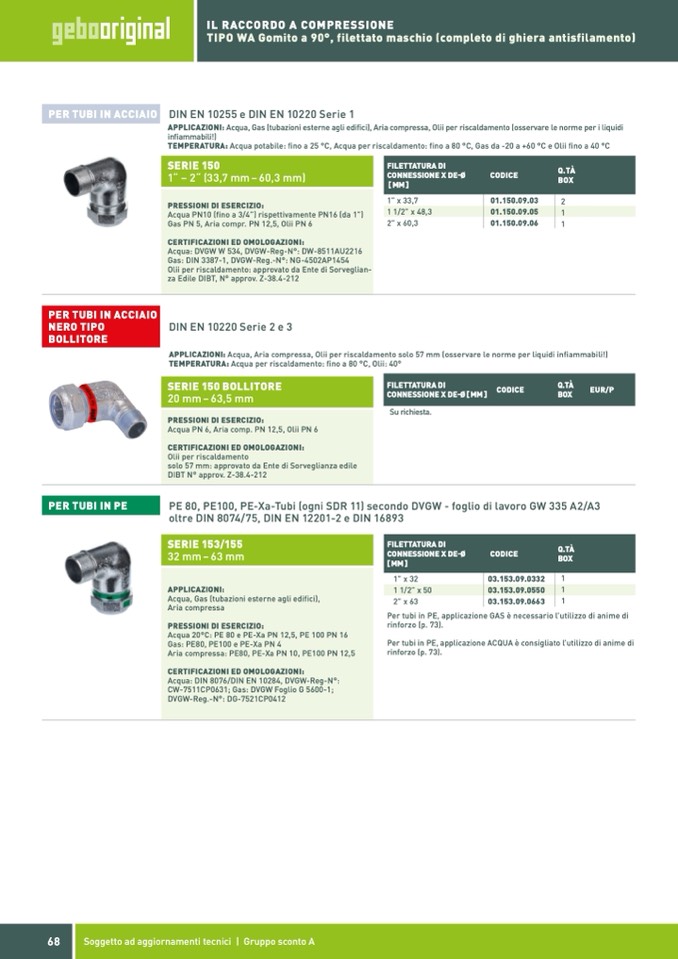

IL RACCORDO A COMPRESSIONE
TIPO WA Gomito a 90°, filettato maschio (completo di ghiera antisfilamento)
PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento (osservare le norme per i liquidi
infiammabili!)
TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C
1” x 33,7
2
2” x 60,3
1
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)
Su richiesta.
SERIE 150
1“ – 2“ (33,7 mm–60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Olii per riscaldamento: approvato da Ente di Sorveglian-
za Edile DIBT, N° approv. Z-38.4-212
FILETTATURA DI
CONNESSIONE X DE-Ø
[MM]
1 1/2” x 48,3
CODICE
01.150.09.03
Q.TÀ
BOX
01.150.09.05
1
01.150.09.06
PER TUBI IN ACCIAIO
NERO TIPO
BOLLITORE
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
FILETTATURA DI
CONNESSIONE X DE-Ø [ MM ]
CODICE
Q.TÀ
BOX
EUR/P
SERIE 150 BOLLITORE
20 mm–63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento
solo 57 mm: approvato da Ente di Sorveglianza edile
DIBT N° approv. Z-38.4-212
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
32 mm–63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici),
Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e PE-Xa PN 12,5, PE 100 PN 16
Gas: PE80, PE100 e PE-Xa PN 4
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
FILETTATURA DI
CONNESSIONE X DE-Ø
[MM]
1” x 32
1
2” x 63
1
1 1/2” x 50
CODICE
03.153.09.0332
03.153.09.0550
Q.TÀ
BOX
1
03.153.09.0663
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di
rinforzo (p. 73).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di
rinforzo (p. 73).
68
Soggetto ad aggiornamenti tecnici | Gruppo sconto A
