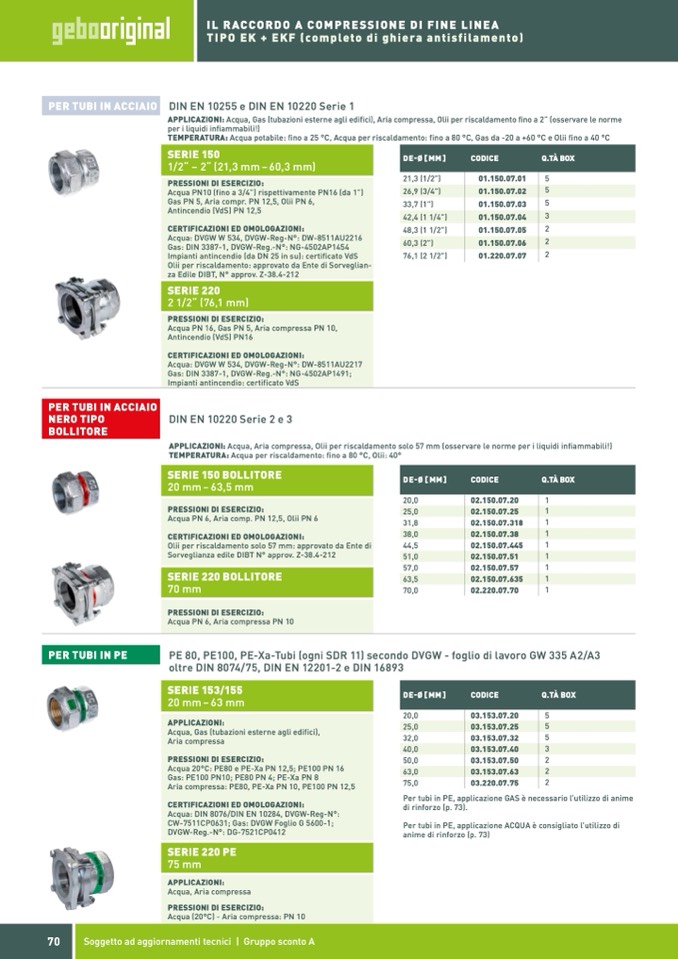

IL RACCORDO A COMPRESSIONE DI FINE LINEA
TIPO EK + EKF (completo di ghiera antisfilamento)
PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2” (osservare le norme
per i liquidi infiammabili!)
TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii fino a 40 °C
SERIE 150
1/2“ – 2“ (21,3 mm – 60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6,
Antincendio (VdS) PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Impianti antincendio (da DN 25 in su): certificato VdS
Olii per riscaldamento: approvato da Ente di Sorveglian-
za Edile DIBT, N° approv. Z-38.4-212
SERIE 220
2 1/2“ (76,1 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN 16, Gas PN 5, Aria compressa PN 10,
Antincendio (VdS) PN16
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491;
Impianti antincendio: certificato VdS
DE-Ø[MM]
21,3 (1/2”)
5
5
26,9 (3/4”)
33,7 (1”)
48,3 (1 1/2”)
76,1 (2 1/2”)
5
2
2
CODICE
01.150.07.01
Q.TÀ BOX
01.150.07.02
3
42,4 (1 1/4”)
01.150.07.03
01.150.07.04
2
PER TUBI IN ACCIAIO
NERO TIPO
BOLLITORE
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liquidi infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
20,0
31,8
1
44,5
1
57,0
1
70,0
02.220.07.70
1
SERIE 150 BOLLITORE
20 mm–63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento solo 57 mm: approvato da Ente di
Sorveglianza edile DIBT N° approv. Z-38.4-212
SERIE 220 BOLLITORE
70 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria compressa PN 10
DE-Ø [MM]
25,0
01.150.07.05
60,3 (2”)
01.150.07.06
01.220.07.07
CODICE
02.150.07.20
Q.TÀ BOX
02.150.07.25
1
1
02.150.07.318
38,0
02.150.07.38
1
02.150.07.445
51,0
02.150.07.51
1
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
63,5
02.150.07.57
02.150.07.635
1
SERIE 153/155
20 mm–63 mm
DE-Ø[MM]
20,0
32,0
50,0
75,0
5
5
2
2
40,0
CODICE
03.153.07.20
Q.TÀ BOX
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici),
Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE80 e PE-Xa PN 12,5; PE100 PN 16
Gas: PE100 PN10; PE80 PN 4; PE-Xa PN 8
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
25,0
03.153.07.25
03.153.07.32
5
03.153.07.40
3
63,0
03.153.07.50
03.153.07.63
2
75 mm
APPLICAZIONI:
Acqua, Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua (20°C) - Aria compressa: PN 10
03.220.07.75
SERIE 220 PE
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime
di rinforzo (p. 73).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di
anime di rinforzo (p. 73)
70
