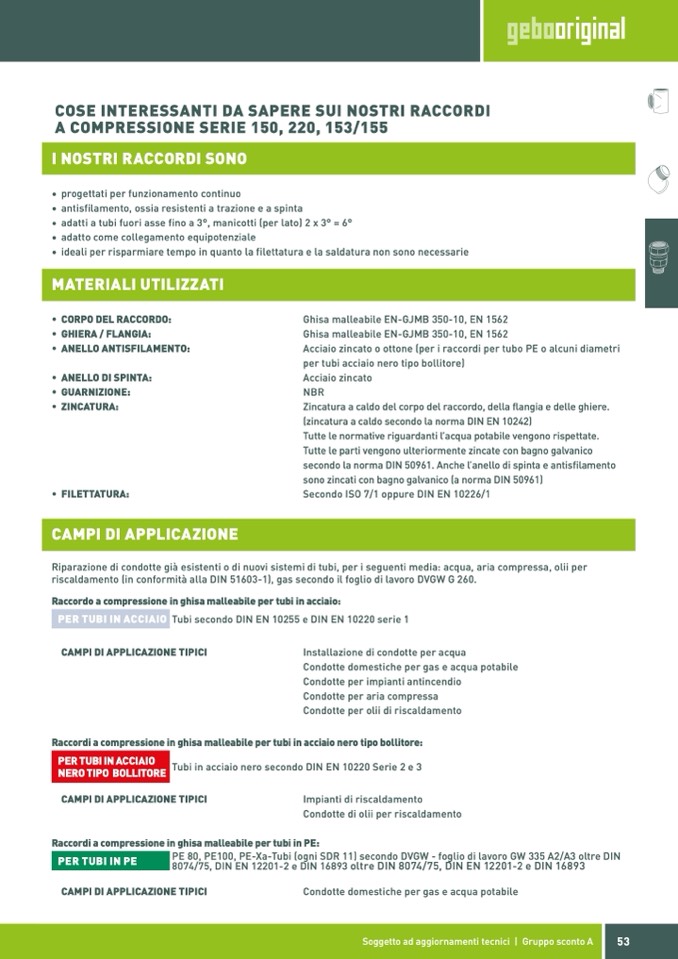

COSE INTERESSANTI DA SAPERE SUI NOSTRI RACCORDI

A COMPRESSIONE SERIE 150, 220, 153/155

I NOSTRI RACCORDI SONO

• progettati per funzionamento continuo

• antisfilamento, ossia resistenti a trazione e a spinta

• adatti a tubi fuori asse fino a 3°, manicotti (per lato) 2 x 3° = 6°

• adatto come collegamento equipotenziale

• ideali per risparmiare tempo in quanto la filettatura e la saldatura non sono necessarie

MATERIALI UTILIZZATI

• CORPO DEL RACCORDO:

• GHIERA / FLANGIA:

• ANELLO ANTISFILAMENTO:

• ANELLO DI SPINTA:

• GUARNIZIONE:

• ZINCATURA:

• FILETTATURA:

CAMPI DI APPLICAZIONE

Ghisa malleabile EN-GJMB 350-10, EN 1562

Ghisa malleabile EN-GJMB 350-10, EN 1562

Acciaio zincato o ottone (per i raccordi per tubo PE o alcuni diametri

per tubi acciaio nero tipo bollitore)

Acciaio zincato

NBR

Zincatura a caldo del corpo del raccordo, della flangia e delle ghiere.

(zincatura a caldo secondo la norma DIN EN 10242)

Tutte le normative riguardanti l’acqua potabile vengono rispettate.

Tutte le parti vengono ulteriormente zincate con bagno galvanico

secondo la norma DIN 50961. Anche l’anello di spinta e antisfilamento

sono zincati con bagno galvanico (a norma DIN 50961)

Secondo ISO 7/1 oppure DIN EN 10226/1

Riparazione di condotte già esistenti o di nuovi sistemi di tubi, per i seguenti media: acqua, aria compressa, olii per

riscaldamento (in conformità alla DIN 51603-1), gas secondo il foglio di lavoro DVGW G 260.

Raccordo a compressione in ghisa malleabile per tubi in acciaio:

PER TUBI IN ACCIAIO Tubi secondo DIN EN 10255 e DIN EN 10220 serie 1

CAMPI DI APPLICAZIONE TIPICI

Installazione di condotte per acqua

Condotte domestiche per gas e acqua potabile

Condotte per impianti antincendio

Condotte per aria compressa

Condotte per olii di riscaldamento

Raccordi a compressione in ghisa malleabile per tubi in acciaio nero tipo bollitore:

Tubi in acciaio nero secondo DIN EN 10220 Serie 2 e 3

CAMPI DI APPLICAZIONE TIPICI

Impianti di riscaldamento

Condotte di olii per riscaldamento

Raccordi a compressione in ghisa malleabile per tubi in PE:

CAMPI DI APPLICAZIONE TIPICI

Condotte domestiche per gas e acqua potabile

PER TUBI IN ACCIAIO

NEROTIPO BOLLITORE

PER TUBI IN PE

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3 oltre DIN

8074/75, DIN EN 12201-2 e DIN 16893 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

Soggetto ad aggiornamenti tecnici | Gruppo sconto A

53
