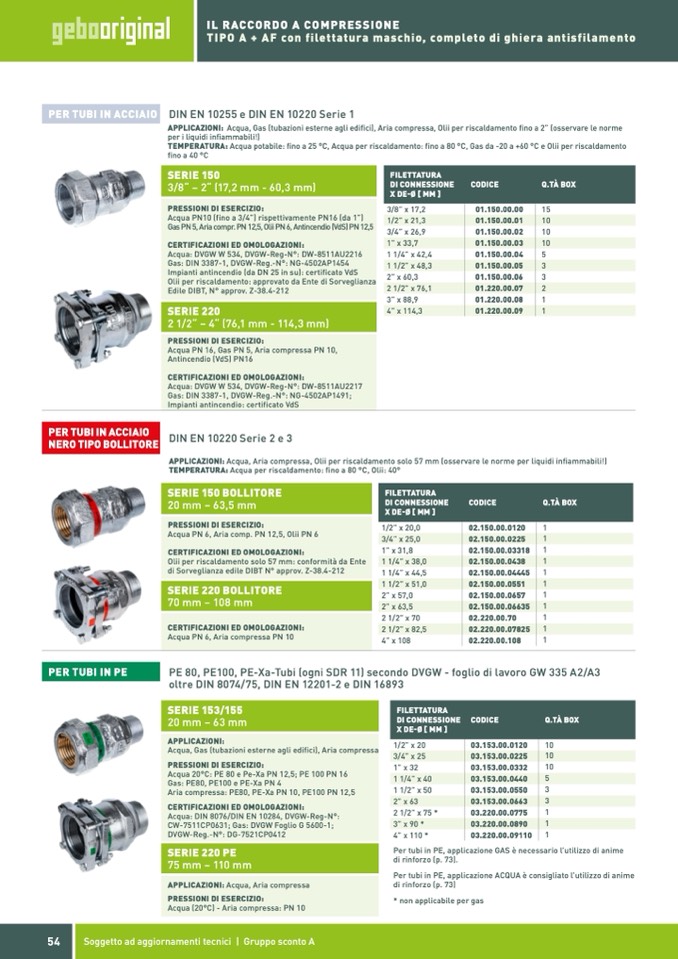

IL RACCORDO A COMPRESSIONE
TIPO A + AF con filettatura maschio, completo di ghiera antisfilamento
PER TUBI IN ACCIAIO
DIN EN 10255 e DIN EN 10220 Serie 1
APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2” (osservare le norme
per i liquidi infiammabili!)
TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e Olii per riscaldamento
fino a 40 °C
3/8” x 17,2
15
3/4” x 26,9
10
1 1/4” x 42,4
5
2” x 60,3
3
3” x 88,9
1
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per liquidi infiammabili!)
1/2” x 20,0
1
1” x 31,8
1
1 1/4” x 44,5
1
2” x 57,0
1
2 1/2” x 70
1
1/2” x 20
10
1” x 32
10
1 1/2” x 50
3
2 1/2” x 75 *
1
SERIE 150
3/8“ – 2“ (17,2 mm - 60,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)
Gas PN 5, Aria compr. PN 12,5, Olii PN 6, Antincendio (VdS) PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454
Impianti antincendio (da DN 25 in su): certificato VdS
Olii per riscaldamento: approvato da Ente di Sorveglianza
Edile DIBT, N° approv. Z-38.4-212
SERIE 220
2 1/2“ – 4“ (76,1 mm - 114,3 mm)
PRESSIONI DI ESERCIZIO:
Acqua PN 16, Gas PN 5, Aria compressa PN 10,
Antincendio (VdS) PN16
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217
Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491;
Impianti antincendio: certificato VdS
FILETTATURA
DI CONNESSIONE
XDE-Ø[MM]
1/2” x 21,3
10
1” x 33,7
1 1/2” x 51,0
CODICE
01.150.00.00
01.150.00.02
CODICE
02.150.00.0120
Q.TÀ BOX
01.150.00.01
01.150.00.03
10
01.150.00.04
1 1/2” x 48,3
01.150.00.05
3
01.150.00.06
2 1/2” x 76,1
01.220.00.07
2
01.220.00.08
4” x 114,3
01.220.00.09
1
PER TUBI IN ACCIAIO
NERO TIPO BOLLITORE
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
SERIE 150 BOLLITORE
20 mm – 63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI:
Olii per riscaldamento solo 57 mm: conformità da Ente
di Sorveglianza edile DIBT N° approv. Z-38.4-212
SERIE 220 BOLLITORE
70 mm – 108 mm
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua PN 6, Aria compressa PN 10
FILETTATURA
DI CONNESSIONE
XDE-Ø[MM]
Q.TÀ BOX
3/4” x 25,0
02.150.00.0225
1
1 1/4” x 38,0
02.150.00.03318
02.150.00.0438
1
02.150.00.04445
02.150.00.0551
1
2” x 63,5
02.150.00.0657
02.150.00.06635
1
02.220.00.70
2 1/2” x 82,5
4” x 108
02.220.00.07825
02.220.00.108
1
1
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW 335 A2/A3
oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm – 63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE80, PE100 e PE-Xa PN 4
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
SERIE 220 PE
75 mm – 110 mm
APPLICAZIONI: Acqua, Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua (20°C) - Aria compressa: PN 10
FILETTATURA
DI CONNESSIONE
XDE-Ø[MM]
CODICE
03.153.00.0120
Q.TÀ BOX
3/4” x 25
03.153.00.0225
10
03.153.00.0332
1 1/4” x 40
03.153.00.0440
5
2” x 63
03.153.00.0550
03.153.00.0663
3
03.220.00.0775
3” x 90 *
4” x 110 *
03.220.00.0890
03.220.00.09110
1
1
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime
di rinforzo (p. 73).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime
di rinforzo (p. 73)
* non applicabile per gas
