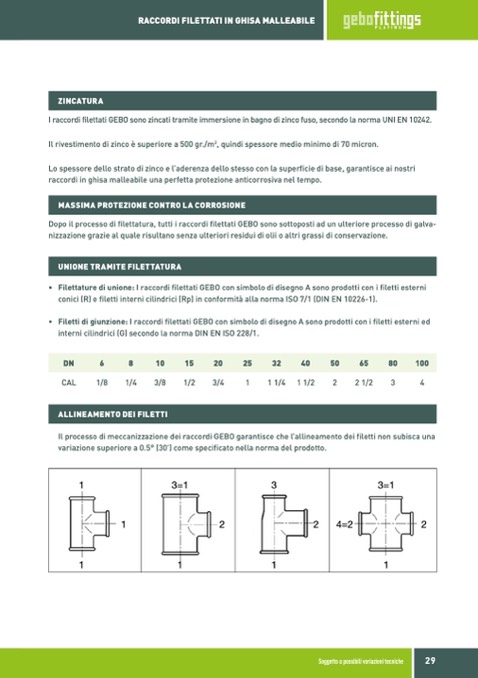

RACCORDI FILETTATI IN GHISA MALLEABILE

ZINCATURA

I raccordi filettati GEBO sono zincati tramite immersione in bagno di zinco fuso, secondo la norma UNI EN 10242.

Il rivestimento di zinco è superiore a 500 gr./m

2

, quindi spessore medio minimo di 70 micron.

Lo spessore dello strato di zinco e l’aderenza dello stesso con la superficie di base, garantisce ai nostri

raccordi in ghisa malleabile una perfetta protezione anticorrosiva nel tempo.

MASSIMA PROTEZIONE CONTRO LA CORROSIONE

Dopo il processo di filettatura, tutti i raccordi filettati GEBO sono sottoposti ad un ulteriore processo di galva-

nizzazione grazie al quale risultano senza ulteriori residui di olii o altri grassi di conservazione.

Relazione pressione/temperatura

30

15

• Filettature di unione: I racco

10

rdi filettati GEBO con simbolo di disegno A sono prodotti con i filetti esterni

conici (R) e filetti interni cilindrici (Rp) in conformità alla norma ISO 7/1 (DIN EN 10226-1).

0

120

300

• Filetti di giunzione: I raccordi filettati GEBO con simbolo di disegno A sono prodotti con i filetti esterni ed

interni cilindrici (G) secondo la norma DIN EN ISO 228/1.

CAL

1/8

1/4

3/8

1/2

3/4

1

1 1/4 1 1/2

2

2 1/2

3

4

ALLINEAMENTO DEI FILETTI

Il processo di meccanizzazione dei raccordi GEBO garantisce che l’allineamento dei filetti non subisca una

variazione superiore a 0.5° (30’) come specificato nella norma del prodotto.

UNIONE TRAMITE FILETTATURA

20

25

5

-20

0

Temperature °C.

DN

6

8

10

15

20

25

32

40

50

65

80

100

1

1

1

3=1

2

1

3

2

1

4=2

3=1

1

2

Soggetto a possibili variazioni tecniche

29

P

r

e

s

s

i

o

n

e

b

a

r

.
