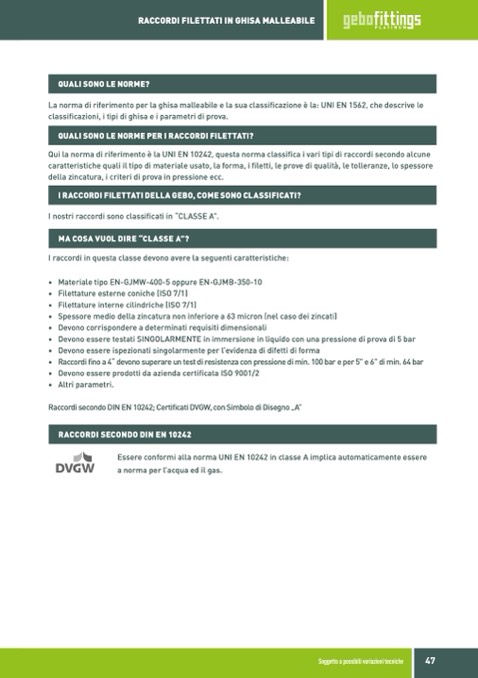

RACCORDI FILETTATI IN GHISA MALLEABILE

QUALI SONO LE NORME?

La norma di riferimento per la ghisa malleabile e la sua classificazione è la: UNI EN 1562, che descrive le

classificazioni, i tipi di ghisa e i parametri di prova.

QUALI SONO LE NORME PER I RACCORDI FILETTATI?

Qui la norma di riferimento è la UNI EN 10242, questa norma classifica i vari tipi di raccordi secondo alcune

caratteristiche quali il tipo di materiale usato, la forma, i filetti, le prove di qualità, le tolleranze, lo spessore

della zincatura, i criteri di prova in pressione ecc.

I RACCORDI FILETTATI DELLA GEBO, COME SONO CLASSIFICATI?

I nostri raccordi sono classificati in “CLASSE A”.

MA COSA VUOL DIRE “CLASSE A”?

I raccordi in questa classe devono avere la seguenti caratteristiche:

• Materiale tipo EN-GJMW-400-5 oppure EN-GJMB-350-10

• Filettature esterne coniche (ISO 7/1)

• Filettature interne cilindriche (ISO 7/1)

• Spessore medio della zincatura non inferiore a 63 micron (nel caso dei zincati)

• Devono corrispondere a determinati requisiti dimensionali

• Devono essere testati SINGOLARMENTE in immersione in liquido con una pressione di prova di 5 bar

• Devono essere ispezionati singolarmente per l’evidenza di difetti di forma

• Raccordi fino a 4“ devono superare un test di resistenza con pressione di min. 100 bar e per 5” e 6” di min. 64 bar

• Devono essere prodotti da azienda certificata ISO 9001/2

• Altri parametri.

Raccordi secondo DIN EN 10242; Certificati DVGW, con Simbolo di Disegno „A”

RACCORDI SECONDO DIN EN 10242

Essere conformi alla norma UNI EN 10242 in classe A implica automaticamente essere

a norma per l’acqua ed il gas.

Soggetto a possibili variazioni tecniche
