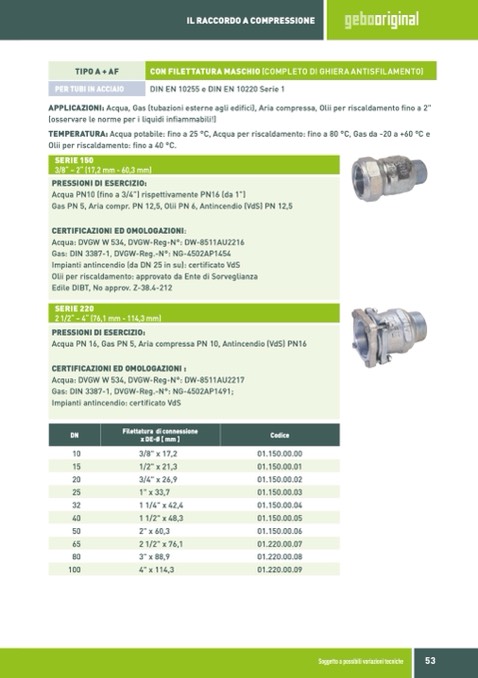

IL RACCORDO A COMPRESSIONE

TIPOA+AF

CON FILETTATURA MASCHIO (COMPLETO DI GHIERA ANTISFILAMENTO)

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2”

(osservare le norme per i liquidi infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C e

Olii per riscaldamento: fino a 40 °C.

PER TUBI IN ACCIAIO

SERIE 150

3/8“ – 2“ (17,2 mm - 60,3 mm)

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)

Gas PN 5, Aria compr. PN 12,5, Olii PN 6, Antincendio (VdS) PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI:

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

Impianti antincendio (da DN 25 in su): certificato VdS

Olii per riscaldamento: approvato da Ente di Sorveglianza

Edile DIBT, No approv. Z-38.4-212

SERIE 220

2 1/2“ – 4“ (76,1 mm - 114,3 mm)

PRESSIONI DI ESERCIZIO:

Acqua PN 16, Gas PN 5, Aria compressa PN 10, Antincendio (VdS) PN16

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491;

Impianti antincendio: certificato VdS

DN

Filettatura di connessione

x DE-Ø [ mm ]

Codice

10

3/8" x 17,2

20

3/4" x 26,9

32

1 1/4" x 42,4

50

2" x 60,3

80

3" x 88,9

01.150.00.00

01.150.00.02

01.150.00.04

01.150.00.06

01.220.00.08

15

1/2" x 21,3

01.150.00.01

25

1" x 33,7

01.150.00.03

40

1 1/2" x 48,3

01.150.00.05

65

2 1/2" x 76,1

01.220.00.07

100

4" x 114,3

01.220.00.09

Soggetto a possibili variazioni tecniche
