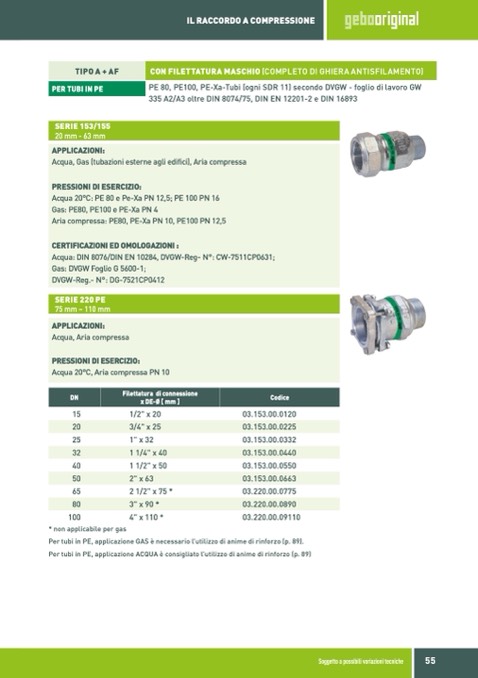

IL RACCORDO A COMPRESSIONE

TIPOA+AF

CON FILETTATURA MASCHIO (COMPLETO DI GHIERA ANTISFILAMENTO)

PER TUBI IN PE

PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW

335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893

SERIE 153/155

20 mm - 63 mm

APPLICAZIONI:

Acqua, Gas (tubazioni esterne agli edifici), Aria compressa

PRESSIONI DI ESERCIZIO:

Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16

Gas: PE80, PE100 e PE-Xa PN 4

Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DIN 8076/DIN EN 10284, DVGW-Reg- N°: CW-7511CP0631;

Gas: DVGW Foglio G 5600-1;

DVGW-Reg.- N°: DG-7521CP0412

SERIE 220 PE

75 mm – 110 mm

APPLICAZIONI:

Acqua, Aria compressa

PRESSIONI DI ESERCIZIO:

Acqua 20°C, Aria compressa PN 10

DN

Filettatura di connessione

x DE-Ø [ mm ]

Codice

15

1/2" x 20

25

1" x 32

40

1 1/2" x 50

65

2 1/2" x 75 *

100

4" x 110 *

* non applicabile per gas

03.153.00.0120

03.153.00.0332

03.153.00.0550

03.220.00.0775

03.220.00.09110

20

3/4" x 25

03.153.00.0225

32

1 1/4" x 40

03.153.00.0440

50

2" x 63

03.153.00.0663

80

3" x 90 *

03.220.00.0890

Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo (p. 89).

Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo (p. 89)
