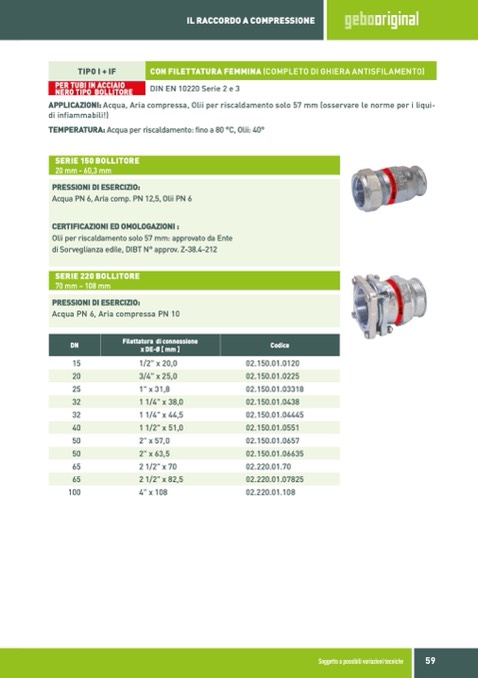

IL RACCORDO A COMPRESSIONE
TIPOI+IF
PER TUBI IN ACCIAIO
NERO TIPO BOLLITORE
CON FILETTATURA FEMMINA (COMPLETO DI GHIERA ANTISFILAMENTO)
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i liqui-
di infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
SERIE 150 BOLLITORE
20 mm - 60,3 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI :
Olii per riscaldamento solo 57 mm: approvato da Ente
di Sorveglianza edile, DIBT N° approv. Z-38.4-212
SERIE 220 BOLLITORE
70 mm – 108 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria compressa PN 10
DN
Filettatura di connessione
x DE-Ø [ mm ]
Codice
15
1/2" x 20,0
25
1" x 31,8
32
1 1/4" x 44,5
50
2" x 57,0
65
2 1/2" x 70
100
4" x 108
02.150.01.0120
02.150.01.03318
02.150.01.04445
02.150.01.0657
02.220.01.70
02.220.01.108
20
3/4" x 25,0
02.150.01.0225
32
1 1/4" x 38,0
02.150.01.0438
40
1 1/2" x 51,0
02.150.01.0551
50
2" x 63,5
02.150.01.06635
65
2 1/2" x 82,5
02.220.01.07825
Soggetto a possibili variazioni tecniche
