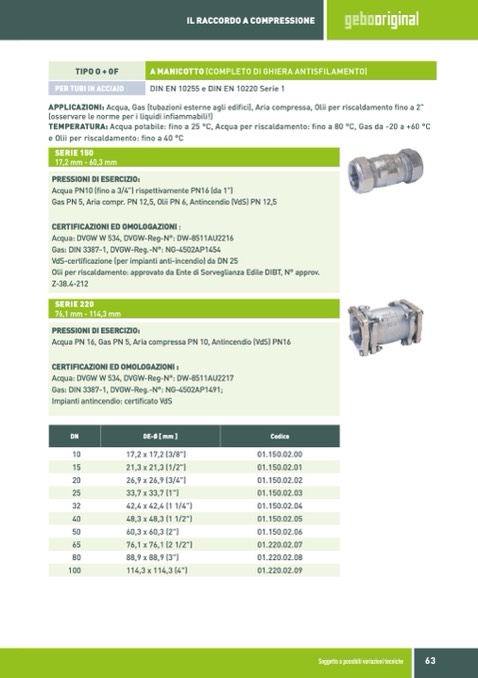

IL RACCORDO A COMPRESSIONE

TIPOO+OF

A MANICOTTO (COMPLETO DI GHIERA ANTISFILAMENTO)

PER TUBI IN ACCIAIO

DIN EN 10255 e DIN EN 10220 Serie 1

APPLICAZIONI: Acqua, Gas (tubazioni esterne agli edifici), Aria compressa, Olii per riscaldamento fino a 2”

(osservare le norme per i liquidi infiammabili!)

TEMPERATURA: Acqua potabile: fino a 25 °C, Acqua per riscaldamento: fino a 80 °C, Gas da -20 a +60 °C

e Olii per riscaldamento: fino a 40 °C

SERIE 150

17,2 mm - 60,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN10 (fino a 3/4”) rispettivamente PN16 (da 1”)

Gas PN 5, Aria compr. PN 12,5, Olii PN 6, Antincendio (VdS) PN 12,5

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2216

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1454

VdS-certificazione (per impianti anti-incendio) da DN 25

Olii per riscaldamento: approvato da Ente di Sorveglianza Edile DIBT, N° approv.

Z-38.4-212

SERIE 220

76,1 mm - 114,3 mm

PRESSIONI DI ESERCIZIO:

Acqua PN 16, Gas PN 5, Aria compressa PN 10, Antincendio (VdS) PN16

CERTIFICAZIONI ED OMOLOGAZIONI :

Acqua: DVGW W 534, DVGW-Reg-N°: DW-8511AU2217

Gas: DIN 3387-1, DVGW-Reg.-N°: NG-4502AP1491;

Impianti antincendio: certificato VdS

DN

DE-Ø [ mm ]

Codice

10

17,2 x 17,2 (3/8")

20

26,9 x 26,9 (3/4")

32

42,4 x 42,4 (1 1/4")

50

60,3 x 60,3 (2")

80

88,9 x 88,9 (3")

01.150.02.00

01.150.02.02

01.150.02.04

01.150.02.06

01.220.02.08

15

21,3 x 21,3 (1/2")

01.150.02.01

25

33,7 x 33,7 (1")

01.150.02.03

40

48,3 x 48,3 (1 1/2")

01.150.02.05

65

76,1 x 76,1 (2 1/2")

01.220.02.07

100

114,3 x 114,3 (4")

01.220.02.09

Soggetto a possibili variazioni tecniche
