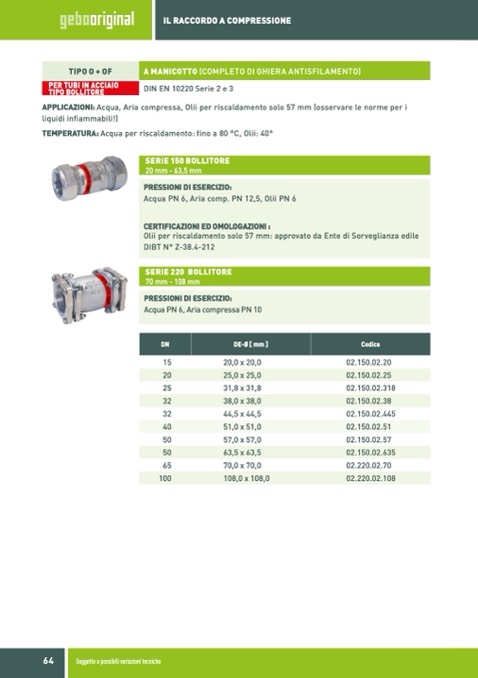

IL RACCORDO A COMPRESSIONE
TIPOO+OF
PER TUBI IN ACCIAIO
TIPO BOLLITORE
A MANICOTTO (COMPLETO DI GHIERA ANTISFILAMENTO)
DIN EN 10220 Serie 2 e 3
APPLICAZIONI: Acqua, Aria compressa, Olii per riscaldamento solo 57 mm (osservare le norme per i
liquidi infiammabili!)
TEMPERATURA: Acqua per riscaldamento: fino a 80 °C, Olii: 40°
15
20,0 x 20,0
25
31,8 x 31,8
32
44,5 x 44,5
50
57,0 x 57,0
65
70,0 x 70,0
02.150.02.20
02.150.02.318
02.150.02.445
02.150.02.57
02.220.02.70
SERIE 150 BOLLITORE
20 mm - 63,5 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria comp. PN 12,5, Olii PN 6
CERTIFICAZIONI ED OMOLOGAZIONI :
Olii per riscaldamento solo 57 mm: approvato da Ente di Sorveglianza edile
DIBT N° Z-38.4-212
SERIE 220 BOLLITORE
70 mm - 108 mm
PRESSIONI DI ESERCIZIO:
Acqua PN 6, Aria compressa PN 10
DN
DE-Ø [ mm ]
Codice
20
25,0 x 25,0
02.150.02.25
32
38,0 x 38,0
02.150.02.38
40
51,0 x 51,0
02.150.02.51
50
63,5 x 63,5
02.150.02.635
100
108,0 x 108,0
02.220.02.108
64
Soggetto a possibili variazioni tecniche
