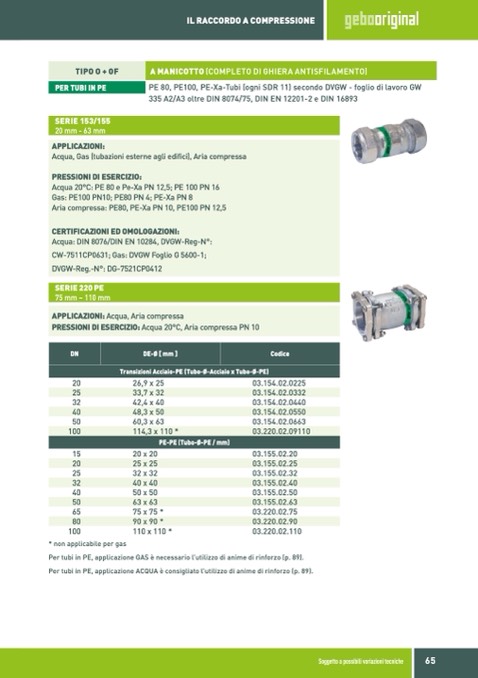

IL RACCORDO A COMPRESSIONE
TIPOO+OF
A MANICOTTO (COMPLETO DI GHIERA ANTISFILAMENTO)
PER TUBI IN PE
PE 80, PE100, PE-Xa-Tubi (ogni SDR 11) secondo DVGW - foglio di lavoro GW
335 A2/A3 oltre DIN 8074/75, DIN EN 12201-2 e DIN 16893
SERIE 153/155
20 mm - 63 mm
APPLICAZIONI:
Acqua, Gas (tubazioni esterne agli edifici), Aria compressa
PRESSIONI DI ESERCIZIO:
Acqua 20°C: PE 80 e Pe-Xa PN 12,5; PE 100 PN 16
Gas: PE100 PN10; PE80 PN 4; PE-Xa PN 8
Aria compressa: PE80, PE-Xa PN 10, PE100 PN 12,5
CERTIFICAZIONI ED OMOLOGAZIONI:
Acqua: DIN 8076/DIN EN 10284, DVGW-Reg-N°:
CW-7511CP0631; Gas: DVGW Foglio G 5600-1;
DVGW-Reg.-N°: DG-7521CP0412
SERIE 220 PE
75 mm – 110 mm
APPLICAZIONI: Acqua, Aria compressa
PRESSIONI DI ESERCIZIO: Acqua 20°C, Aria compressa PN 10
DN
DE-Ø [ mm ]
Codice
Transizioni Acciaio-PE (Tubo-Ø-Acciaio x Tubo-Ø-PE)
20
26,9 x 25
32
42,4 x 40
50
60,3 x 63
15
20 x 20
25
32 x 32
40
50 x 50
65
75 x 75 *
100
110 x 110 *
* non applicabile per gas
03.154.02.0225
03.154.02.0440
03.154.02.0663
03.155.02.20
03.155.02.32
03.155.02.50
03.220.02.75
03.220.02.110
25
33,7 x 32
03.154.02.0332
40
48,3 x 50
03.154.02.0550
100
114,3 x 110 *
03.220.02.09110
PE-PE (Tubo-Ø-PE / mm)
20
25 x 25
03.155.02.25
32
40 x 40
03.155.02.40
50
63 x 63
03.155.02.63
80
90 x 90 *
03.220.02.90
Per tubi in PE, applicazione GAS è necessario l’utilizzo di anime di rinforzo (p. 89).
Per tubi in PE, applicazione ACQUA è consigliato l’utilizzo di anime di rinforzo (p. 89).
Soggetto a possibili variazioni tecniche
