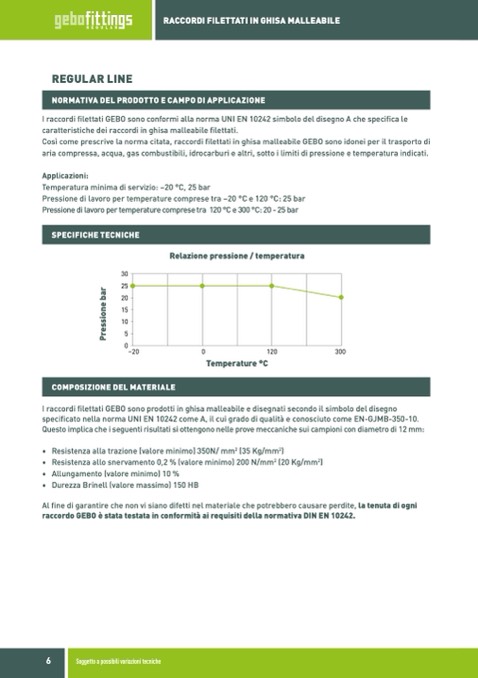

RACCORDI FILETTATI IN GHISA MALLEABILE

REGULAR LINE

NORMATIVA DEL PRODOTTO E CAMPO DI APPLICAZIONE

I raccordi filettati GEBO sono conformi alla norma UNI EN 10242 simbolo del disegno A che specifica le

caratteristiche dei raccordi in ghisa malleabile filettati.

Così come prescrive la norma citata, raccordi filettati in ghisa malleabile GEBO sono idonei per il trasporto di

aria compressa, acqua, gas combustibili, idrocarburi e altri, sotto i limiti di pressione e temperatura indicati.

Applicazioni:

Temperatura minima di servizio: –20 °C, 25 bar

Pressione di lavoro per temperature comprese tra –20 °C e 120 °C: 25 bar

Pressionedilavoropertemperaturecompresetra 120°Ce300°C:20-25bar

SPECIFICHE TECNICHE

30

25

20

15

10

Relazione pressione / temperatura

5

0

–20

0

120

300

Temperature °C

COMPOSIZIONE DEL MATERIALE

I raccordi filettati GEBO sono prodotti in ghisa malleabile e disegnati secondo il simbolo del disegno

specificato nella norma UNI EN 10242 come A, il cui grado di qualità e conosciuto come EN-GJMB-350-10.

Questo implica che i seguenti risultati si ottengono nelle prove meccaniche sui campioni con diametro di 12 mm:

• Resistenza alla trazione (valore minimo) 350N/ mm

2

(35 Kg/mm

2

)

• Resistenza allo snervamento 0,2 % (valore minimo) 200 N/mm

2

(20 Kg/mm

2

)

• Allungamento (valore minimo) 10 %

• Durezza Brinell (valore massimo) 150 HB

Al fine di garantire che non vi siano difetti nel materiale che potrebbero causare perdite, la tenuta di ogni

raccordo GEBO è stata testata in conformità ai requisiti della normativa DIN EN 10242.

6

Soggetto a possibili variazioni tecniche
