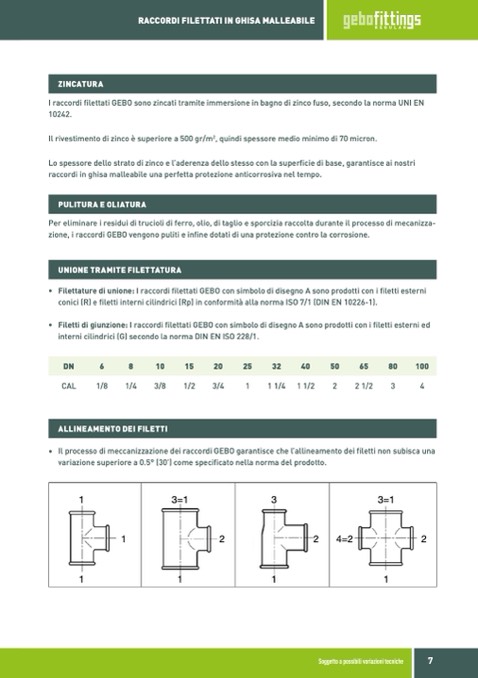

RACCORDI FILETTATI IN GHISA MALLEABILE

ZINCATURA

I raccordi filettati GEBO sono zincati tramite immersione in bagno di zinco fuso, secondo la norma UNI EN

10242.

Il rivestimento di zinco è superiore a 500 gr/m

2

, quindi spessore medio minimo di 70 micron.

Lo spessore dello strato di zinco e l’aderenza dello stesso con la superficie di base, garantisce ai nostri

raccordi in ghisa malleabile una perfetta protezione anticorrosiva nel tempo.

PULITURA E OLIATURA

Per eliminare i residui di trucioli di ferro, olio, di taglio e sporcizia raccolta durante il processo di mecanizza-

zione, i raccordi GEBO vengono puliti e infine dotati di una protezione contro la corrosione.

UNIONE TRAMITE FILETTA

30

TURA

25

20

Relazione pressione/temperatura

• Filettature di unione: I raccordi filettati GEBO con simbolo di disegno A sono prodotti con i filetti esterni

15

conici (R) e filetti interni cilin

10

drici (Rp) in conformità alla norma ISO 7/1 (DIN EN 10226-1).

5

0

• Filetti di giunzione: I raccordi

-2

f

0

ilettati GEBO

0

con simbolo

12

d

0

i disegno A

30

s

0

ono prodotti con i filetti esterni ed

interni cilindrici (G) secondo la norma DIN EN ISO 228/1.

CAL

1/8

1/4

3/8

1/2

3/4

1

1 1/4 1 1/2

2

2 1/2

3

4

ALLINEAMENTO DEI FILETTI

• Il processo di meccanizzazione dei raccordi GEBO garantisce che l’allineamento dei filetti non subisca una

variazione superiore a 0.5° (30’) come specificato nella norma del prodotto.

Temperature °C.

DN

6

8

10

15

20

25

32

40

50

65

80

100

1

1

1

3=1

2

1

3

2

1

4=2

3=1

1

2

Soggetto a possibili variazioni tecniche

7

P

r

e

s

s

i

o

n

e

b

a

r

.
