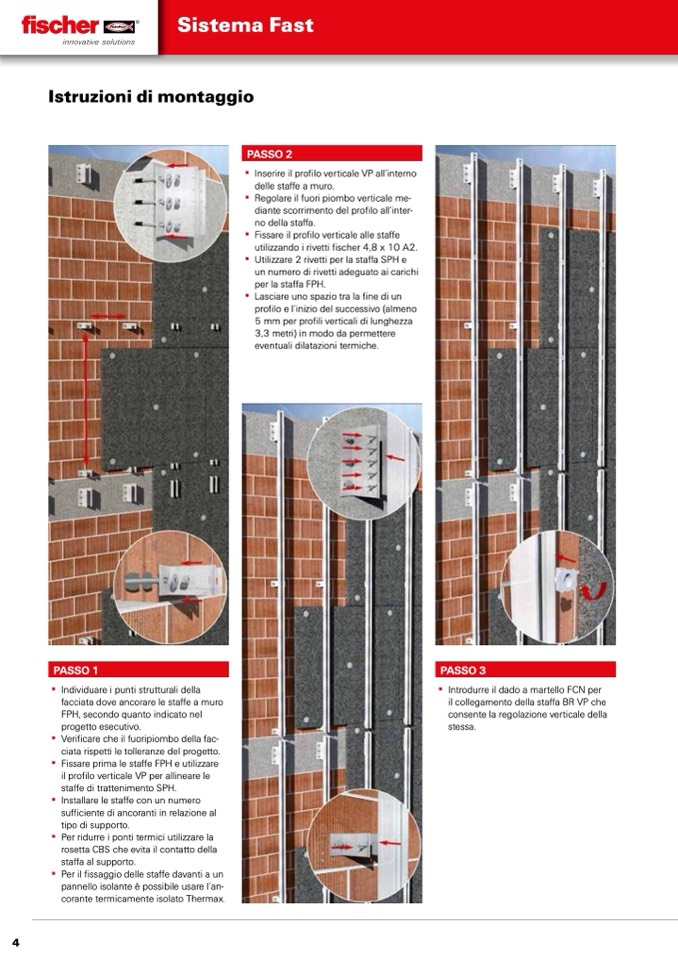

Sistema Fast

Istruzioni di montaggio

PASSO 1

▪▪ Individuare▪i▪punti▪strutturali▪della▪

facciata▪dove▪ancorare▪le▪staffe▪a▪muro▪

FPH,▪secondo▪quanto▪indicato▪nel▪

progetto▪esecutivo.

▪▪ Verificare▪che▪il▪fuoripiombo▪della▪fac-

ciata▪rispetti▪le▪tolleranze▪del▪progetto.▪

▪▪ Fissare▪prima▪le▪staffe▪FPH▪e▪utilizzare▪

il▪profilo▪verticale▪VP▪per▪allineare▪le▪

staffe▪di▪trattenimento▪SPH.

▪▪ Installare▪le▪staffe▪con▪un▪numero▪

sufficiente▪di▪ancoranti▪in▪relazione▪al▪

tipo▪di▪supporto.

▪▪ Per▪ridurre▪i▪ponti▪termici▪utilizzare▪la▪

rosetta▪CBS▪che▪evita▪il▪contatto▪della▪

staffa▪al▪supporto.

▪▪ Per▪il▪fissaggio▪delle▪staffe▪davanti▪a▪un▪

pannello▪isolante▪è▪possibile▪usare▪l’an-

corante▪termicamente▪isolato▪Thermax.▪

PASSO 3

▪▪ Introdurre▪il▪dado▪a▪martello▪FCN▪per▪

il▪collegamento▪della▪staffa▪BR▪VP▪che▪

consente▪la▪regolazione▪verticale▪della▪

stessa.

PASSO 2

▪▪

▪▪

▪▪

▪▪

▪▪

Inserire▪il▪profilo▪verticale▪VP▪all’interno▪

delle▪staffe▪a▪muro.

Regolare▪il▪fuori▪piombo▪verticale▪me-

diante▪scorrimento▪del▪profilo▪all’inter-

no▪della▪staffa.

Fissare▪il▪profilo▪verticale▪alle▪staffe▪

utilizzando▪i▪rivetti▪fischer▪4,8▪x▪10▪A2.

Utilizzare▪2▪rivetti▪per▪la▪staffa▪SPH▪e▪

un▪numero▪di▪rivetti▪adeguato▪ai▪carichi▪

per▪la▪staffa▪FPH.

Lasciare▪uno▪spazio▪tra▪la▪fine▪di▪un▪

profilo▪e▪l’inizio▪del▪successivo▪(almeno▪

5▪mm▪per▪profili▪verticali▪di▪lunghezza▪

3,3▪metri)▪in▪modo▪da▪permettere▪

eventuali▪dilatazioni▪termiche.
