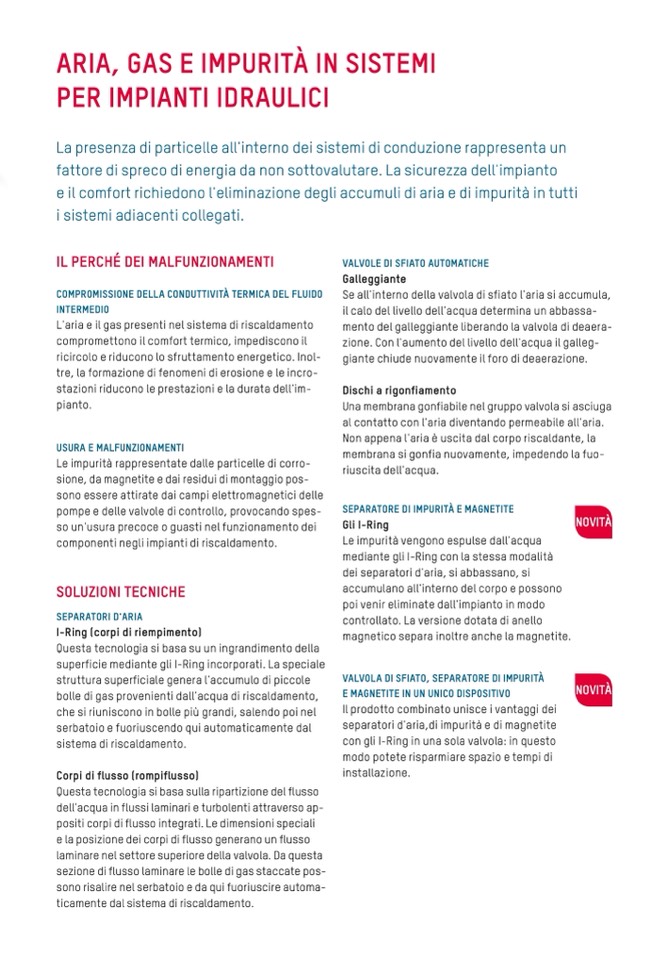

ARIA, GAS E IMPURITÀ IN SISTEMI

PER IMPIANTI IDRAULICI

La presenza di particelle all'interno dei sistemi di conduzione rappresenta un

fattore di spreco di energia da non sottovalutare. La sicurezza dell'impianto

e il comfort richiedono l'eliminazione degli accumuli di aria e di impurit

à in tutti

i sistemi adiacenti collegati.

IL PERCHÉ DEI MALFUNZIONAMENTI

COMPROMISSIONE DELLA CONDUTTIVITÀ TERMICA DEL FLUIDO

INTERMEDIO

L'aria e il gas presenti nel sistema di riscaldamento

compromettono il comfort termico, impediscono il

ricircolo e riducono lo sfruttamento energetico. Inol-

tre, la formazione di fenomeni di erosione e le incro-

stazioni riducono le prestazioni e la durata dell'im-

pianto.

USURA E MALFUNZIONAMENTI

Le impurità rappresentate dalle particelle di corro-

sione, da magnetite e dai residui di montaggio pos-

sono essere attirate dai campi elettromagnetici delle

pompe e delle valvole di controllo, provocando spes-

so un'usura precoce o guasti nel funzionamento dei

componenti negli impianti di riscaldamento.

SOLUZIONI TECNICHE

SEPARATORI D'ARIA

I-Ring (corpi di riempimento)

VALVOLE DI SFIATO AUTOMATICHE

Galleggiante

Se all'interno della valvola di sfiato l'aria si accumula,

il calo del livello dell'acqua determina un abbassa-

mento del galleggiante liberando la valvola di deaera-

zione. Con l'aumento del livello dell'acqua il galleg-

giante chiude nuovamente il foro di deaerazione.

Dischi a rigonfiamento

Una membrana gonfiabile nel gruppo valvola si asciuga

al contatto con l'aria diventando permeabile all'aria.

Non appena l'aria è uscita dal corpo riscaldante, la

membrana si gonfia nuovamente, impedendo la fuo-

riuscita dell'acqua.

Questa tecnologia si basa su un ingrandimento della

superficie mediante gli I-Ring incorporati. La speciale

struttura superficiale genera l'accumulo di piccole

bolle di gas provenienti dall'acqua di riscaldamento,

che si riuniscono in bolle più grandi, salendo poi nel

serbatoio e fuoriuscendo qui automaticamente dal

sistema di riscaldamento.

Corpi di flusso (rompiflusso)

Questa tecnologia si basa sulla ripartizione del flusso

dell'acqua in flussi laminari e turbolenti attraverso ap-

positi corpi di flusso integrati. Le dimensioni speciali

e la posizione dei corpi di flusso generano un flusso

laminare nel settore superiore della valvola. Da questa

sezione di flusso laminare le bolle di gas staccate pos-

sono risalire nel serbatoio e da qui fuoriuscire automa-

ticamente dal sistema di riscaldamento.

Le impurità vengono espulse dall'acqua

mediante gli I-Ring con la stessa modalità

dei separatori d'aria, si abbassano, si

accumulano all'interno del corpo e possono

poi venir eliminate dall'impianto in modo

controllato. La versione dotata di anello

magnetico separa inoltre anche la magnetite.

VALVOLA DI SFIATO, SEPARATORE DI IMPURITÀ

E MAGNETITE IN UN UNICO DISPOSITIVO

Il prodotto combinato unisce i vantaggi dei

separatori d'aria,di impurità e di magnetite

con gli I-Ring in una sola valvola: in questo

modo potete risparmiare spazio e tempi di

installazione.

NOVITÀ

SEPARATORE DI IMPURITÀ E MAGNETITE

Gli I-Ring

NOVITÀ
