Schemi di impianto

multiunità

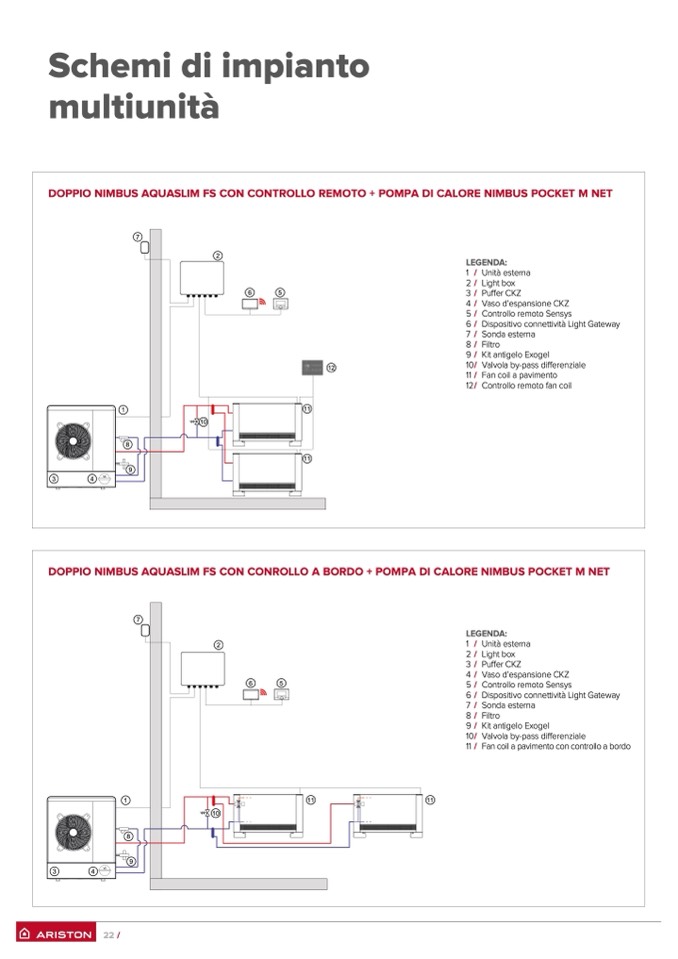

DOPPIO NIMBUS AQUASLIM FS CON CONTROLLO REMOTO + POMPA DI CALORE NIMBUS POCKET M NET

3

4

VE

7

2

LEGENDA:

1 / Unitàesterna

2 / Light box

3 / Puffer CKZ

4 / Vaso d’espansione CKZ

5/ ControlloremotoSensys

6/ DispositivoconnettivitàLightGateway

7 / Sonda esterna

8 / Filtro

9/ KitantigeloExogel

10/ Valvolaby-passdifferenziale

11/ Fancoilapavimento

12/ Controlloremotofancoil

1

11

10

8

9

6

5

12

11

DOPPIO NIMBUS AQUASLIM FS CON CONROLLO A BORDO + POMPA DI CALORE NIMBUS POCKET M NET

3

4

VE

22 /

7

2

LEGENDA:

1 / Unitàesterna

2 / Light box

3 / Puffer CKZ

4 / Vaso d’espansione CKZ

5/ ControlloremotoSensys

6/ DispositivoconnettivitàLightGateway

7 / Sonda esterna

8 / Filtro

9/ KitantigeloExogel

10/ Valvolaby-passdifferenziale

11/ Fancoilapavimentoconcontrolloabordo

6

5

1

11

11

10

8

9
