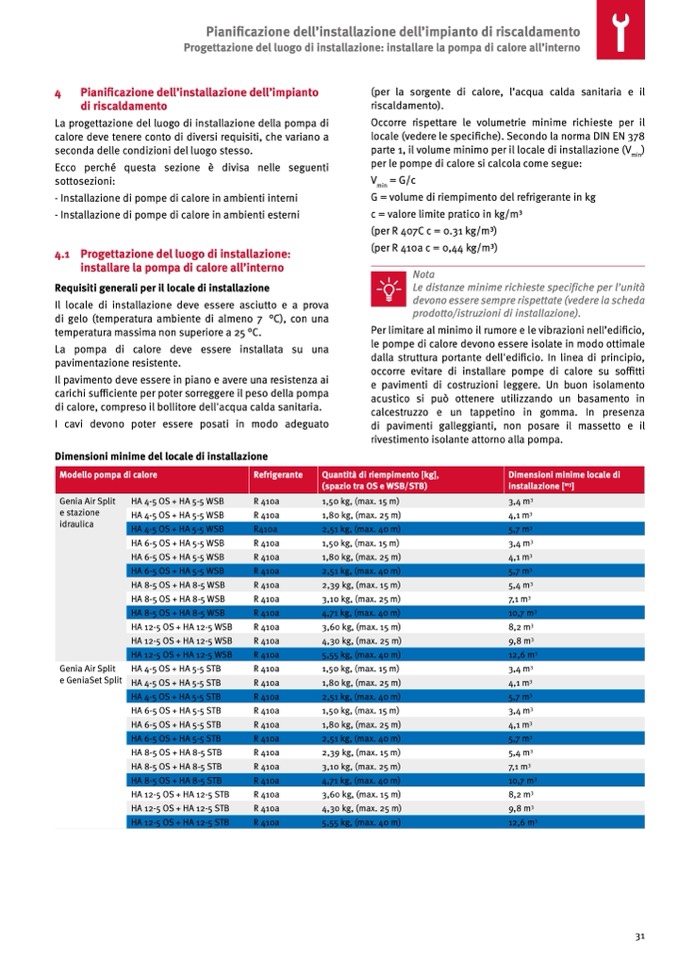

Pianificazione dell’installazione dell’impianto di riscaldamento
Progettazione del luogo di installazione: installare la pompa di calore all’interno
4 Pianificazione dell’installazione dell’impianto
di riscaldamento
La progettazione del luogo di installazione della pompa di
calore deve tenere conto di diversi requisiti, che variano a
seconda delle condizioni del luogo stesso.
Ecco perché questa sezione è divisa nelle seguenti
sottosezioni:
- Installazione di pompe di calore in ambienti interni
- Installazione di pompe di calore in ambienti esterni
4.1 Progettazione del luogo di installazione:
installare la pompa di calore all’interno
Requisiti generali per il locale di installazione
Il locale di installazione deve essere asciutto e a prova
di gelo (temperatura ambiente di almeno 7 °C), con una
temperatura massima non superiore a 25 °C.
La pompa di calore deve essere installata su una
pavimentazione resistente.
Il pavimento deve essere in piano e avere una resistenza ai
carichi sufficiente per poter sorreggere il peso della pompa
di calore, compreso il bollitore dell'acqua calda sanitaria.
I cavi devono poter essere posati in modo adeguato
Dimensioni minime del locale di installazione
(per la sorgente di calore, l’acqua calda sanitaria e il
riscaldamento).
Occorre rispettare le volumetrie minime richieste per il
locale (vedere le specifiche). Secondo la norma DIN EN 378
parte 1, il volume minimo per il locale di installazione (V
min
)
per le pompe di calore si calcola come segue:
V
min
= G/c
G = volume di riempimento del refrigerante in kg
c = valore limite pratico in kg/m3
(per R 407C c = 0.31 kg/m3)
(per R 410a c = 0,44 kg/m3)
Nota
Le distanze minime richieste specifiche per l’unità
devono essere sempre rispettate (vedere la scheda
prodotto/istruzioni di installazione).
Per limitare al minimo il rumore e le vibrazioni nell’edificio,
le pompe di calore devono essere isolate in modo ottimale
dalla struttura portante dell'edificio. In linea di principio,
occorre evitare di installare pompe di calore su soffitti
e pavimenti di costruzioni leggere. Un buon isolamento
acustico si può ottenere utilizzando un basamento in
calcestruzzo e un tappetino in gomma. In presenza
di pavimenti galleggianti, non posare il massetto e il
rivestimento isolante attorno alla pompa.
Modello pompa di calore
HA 4-5 OS + HA 5-5 WSB
HA 4-5 OS + HA 5-5 WSB
HA 6-5 OS + HA 5-5 WSB
HA 8-5 OS + HA 8-5 WSB
HA 12-5 OS + HA 12-5 WSB
HA 6-5 OS + HA 5-5 STB
HA 12-5 OS + HA 12-5 STB
R 410a
R 410a
R 410a
R 410a
R 410a
R 410a
1,80 kg, (max. 25 m)
1,50 kg, (max. 15 m)
3,10 kg, (max. 25 m)
3,60 kg, (max. 15 m)
1,50 kg, (max. 15 m)
3,60 kg, (max. 15 m)
4,1 m
3
3,4 m
3
7,1 m
3
8,2 m
3
3,4 m
3
8,2 m
3
Refrigerante
R 410a
Quantità di riempimento [kg],
(spazio tra OS e WSB/STB)
1,50 kg, (max. 15 m)
Dimensioni minime locale di
installazione [
m3
]
3,4 m
3
HA 4-5 OS + HA 5-5 WSB
R410a
2,51 kg, (max. 40 m)
5,7 m
3
HA 6-5 OS + HA 5-5 WSB
R 410a
1,80 kg, (max. 25 m)
4,1 m
3
HA 6-5 OS + HA 5-5 WSB
R 410a
2,51 kg, (max. 40 m)
5,7 m
3
HA 8-5 OS + HA 8-5 WSB
R 410a
2,39 kg, (max. 15 m)
5,4 m
3
HA 8-5 OS + HA 8-5 WSB
R 410a
4,71 kg, (max. 40 m)
10,7 m
3
HA 12-5 OS + HA 12-5 WSB
R 410a
4,30 kg, (max. 25 m)
9,8 m
3
HA 12-5 OS + HA 12-5 WSB
R 410a
5,55 kg, (max. 40 m)
12,6 m
3
HA 4-5 OS + HA 5-5 STB
R 410a
1,50 kg, (max. 15 m)
3,4 m
3
HA 4-5 OS + HA 5-5 STB
R 410a
1,80 kg, (max. 25 m)
4,1 m
3
HA 4-5 OS + HA 5-5 STB
R 410a
2,51 kg, (max. 40 m)
5,7 m
3
Genia Air Split
e GeniaSet Split
HA 6-5 OS + HA 5-5 STB
R 410a
1,80 kg, (max. 25 m)
4,1 m
3
HA 6-5 OS + HA 5-5 STB
R 410a
2,51 kg, (max. 40 m)
5,7 m
3
HA 8-5 OS + HA 8-5 STB
R 410a
2,39 kg, (max. 15 m)
5,4 m
3
HA 8-5 OS + HA 8-5 STB
R 410a
3,10 kg, (max. 25 m)
7,1 m
3
HA 8-5 OS + HA 8-5 STB
R 410a
4,71 kg, (max. 40 m)
10,7 m
3
HA 12-5 OS + HA 12-5 STB
R 410a
4,30 kg, (max. 25 m)
9,8 m
3
HA 12-5 OS + HA 12-5 STB
R 410a
5,55 kg, (max. 40 m)
12,6 m
3
31
