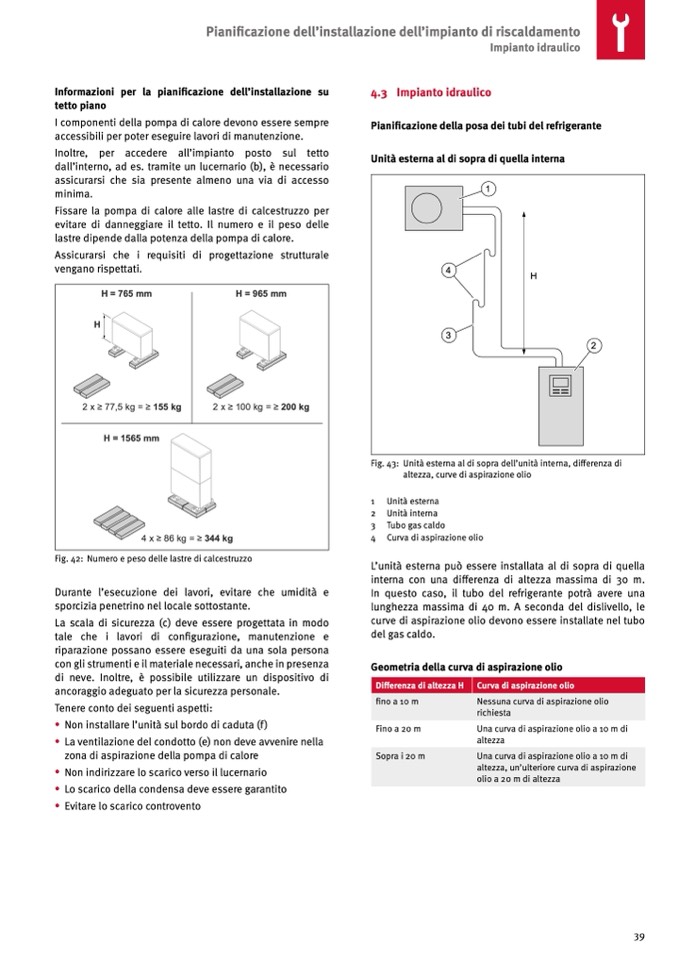

Informazioni per la pianificazione dell’installazione su

tetto piano

I componenti della pompa di calore devono essere sempre

accessibili per poter eseguire lavori di manutenzione.

Inoltre, per accedere all’impianto posto sul tetto

dall’interno, ad es. tramite un lucernario (b), è necessario

assicurarsi che sia presente almeno una via di accesso

minima.

Fissare la pompa di calore alle lastre di calcestruzzo per

evitare di danneggiare il tetto. Il numero e il peso delle

lastre dipende dalla potenza della pompa di calore.

Assicurarsi che i requisiti di progettazione strutturale

vengano rispettati.

4.3 Impianto idraulico

Pianificazione della posa dei tubi del refrigerante

Unità esterna al di sopra di quella interna

Pianificazione dell’installazione dell’impianto di riscaldamento

Impianto idraulico

1

4

3

H

2

H = 765 mm

H = 965 mm

H

2 x ≥ 77,5 kg = ≥ 155 kg

2 x ≥ 100 kg = ≥ 200 kg

H = 1565 mm

4 x ≥ 86 kg = ≥ 344 kg

Fig. 42: Numero e peso delle lastre di calcestruzzo

Durante l’esecuzione dei lavori, evitare che umidità e

sporcizia penetrino nel locale sottostante.

La scala di sicurezza (c) deve essere progettata in modo

tale che i lavori di configurazione, manutenzione e

riparazione possano essere eseguiti da una sola persona

con gli strumenti e il materiale necessari, anche in presenza

di neve. Inoltre, è possibile utilizzare un dispositivo di

ancoraggio adeguato per la sicurezza personale.

Tenere conto dei seguenti aspetti:

• Non installare l’unità sul bordo di caduta (f )

• La ventilazione del condotto (e) non deve avvenire nella

zona di aspirazione della pompa di calore

• Non indirizzare lo scarico verso il lucernario

• Lo scarico della condensa deve essere garantito

• Evitare lo scarico controvento

Fig. 43: Unità esterna al di sopra dell’unità interna, differenza di

altezza, curve di aspirazione olio

1 Unità esterna

2 Unità interna

3 Tubo gas caldo

4 Curva di aspirazione olio

L’unità esterna può essere installata al di sopra di quella

interna con una differenza di altezza massima di 30 m.

In questo caso, il tubo del refrigerante potrà avere una

lunghezza massima di 40 m. A seconda del dislivello, le

curve di aspirazione olio devono essere installate nel tubo

del gas caldo.

Geometria della curva di aspirazione olio

Differenza di altezza H

Curva di aspirazione olio

fino a 10 m

Nessuna curva di aspirazione olio

richiesta

Fino a 20 m

Una curva di aspirazione olio a 10 m di

altezza

Sopra i 20 m

Una curva di aspirazione olio a 10 m di

altezza, un’ulteriore curva di aspirazione

olio a 20 m di altezza
