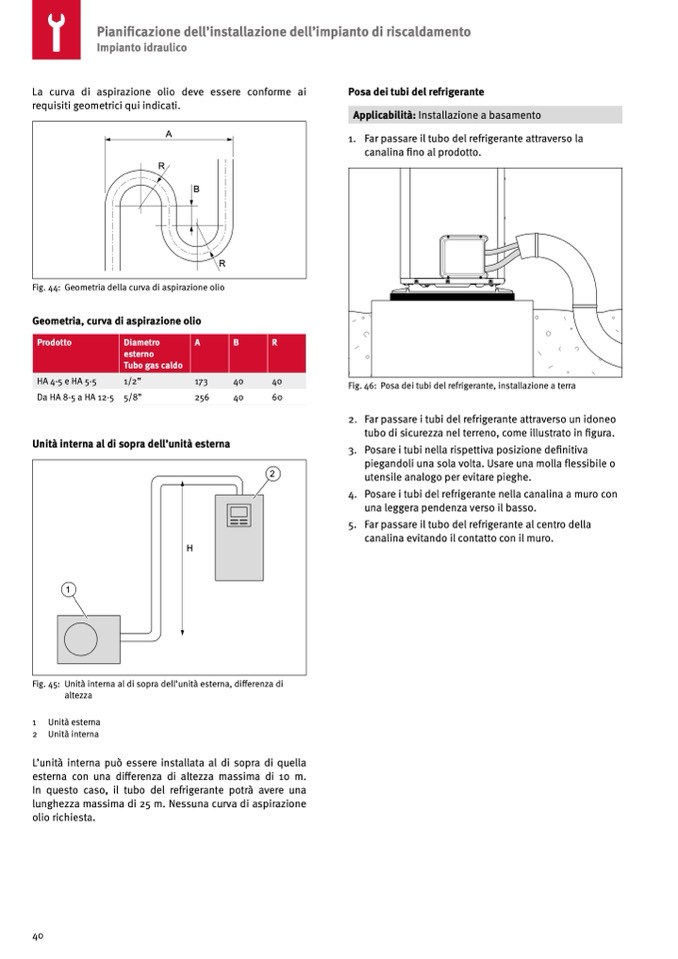

Pianificazione dell’installazione dell’impianto di riscaldamento

Impianto idraulico

La curva di aspirazione olio deve essere conforme ai

requisiti geometrici qui indicati.

Posa dei tubi del refrigerante

Applicabilità: Installazione a basamento

1. Far passare il tubo del refrigerante attraverso la

canalina fino al prodotto.

A

R

B

R

Fig. 44: Geometria della curva di aspirazione olio

Geometria, curva di aspirazione olio

Da HA 8-5 a HA 12-5 5/8”

256

40

60

Unità interna al di sopra dell’unit

à esterna

Fig. 46: Posa dei tubi del refrigerante, installazione a terra

2. Far passare i tubi del refrigerante attraverso un idoneo

tubo di sicurezza nel terreno, come illustrato in figura.

3. Posare i tubi nella rispettiva posizione definitiva

piegandoli una sola volta. Usare una molla flessibile o

utensile analogo per evitare pieghe.

4. Posare i tubi del refrigerante nella canalina a muro con

una leggera pendenza verso il basso.

5. Far passare il tubo del refrigerante al centro della

canalina evitando il contatto con il muro.

Prodotto

Diametro

esterno

Tubo gas caldo

A

B

R

HA 4-5 e HA 5-5

1/2”

173

40

40

2

1

H

Fig. 45: Unità interna al di sopra dell’unit

à esterna, differenza di

altezza

1 Unità esterna

2 Unità interna

L’unità interna può essere installata al di sopra di quella

esterna con una differenza di altezza massima di 10 m.

In questo caso, il tubo del refrigerante potr

à avere una

lunghezza massima di 25 m. Nessuna curva di aspirazione

olio richiesta.
