Pianificazione dell’installazione dell’impianto di riscaldamento

Scelta del luogo di installazione per Genia Air Mono

Installazione del prodotto

1. Selezionare gli accessori idonei a seconda del tipo di

installazione richiesta.

• Piedini antivibrazioni piccoli

• Piedini antivibrazioni grandi

• Rialzo e piedini antivibrazioni piccoli

2. Allineare il prodotto esattamente in orizzontale.

Installazione del prodotto, piedini in gomma piccoli

Applicabilità: Installazione a basamento

5. Installazione del tubo di scarico condensa

a

Pericolo!

Rischio di lesioni a causa della condensa

congelata.

La condensa congelata sui camminamenti può

provocare cadute.

>

Assicurarsi che la condensa non venga

scaricata sui camminamenti e non si

verifichino accumuli di ghiaccio.

Condizioni: Regione soggetta a gelate

▸ Collegare l’imbuto per lo scarico della condensa alla

piastra di appoggio del prodotto e fissarlo in posizione

ruotandolo di 1/4 di giro.

▸ Far scorrere la resistenza attraverso l’imbuto di scarico

della condensa.

▸ Assicurarsi che l’imbuto di scarico della condensa sia

posizionato al centro, sopra il pluviale. Vedere disegno

quotato.

Condizioni: Regione non soggetta a gelate

▸ Collegare l’imbuto per lo scarico della condensa alla

piastra di appoggio del prodotto e fissarlo in posizione

ruotandolo di 1/4 di giro.

▸ Collegare l’imbuto di scarico della condensa a un gomito

e a un tubo di scarico della condensa.

▸ Far scorrere la resistenza attraverso l’imbuto di scarico

della condensa e il gomito nel tubo di scarico della

condensa.

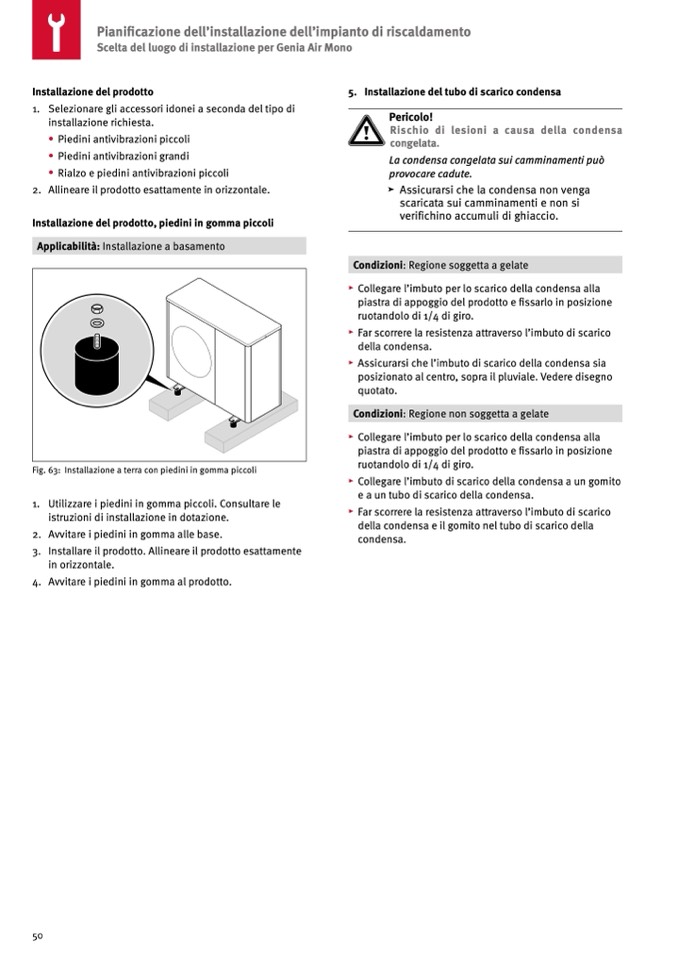

Fig. 63: Installazione a terra con piedini in gomma piccoli

1. Utilizzare i piedini in gomma piccoli. Consultare le

istruzioni di installazione in dotazione.

2. Avvitare i piedini in gomma alle base.

3. Installare il prodotto. Allineare il prodotto esattamente

in orizzontale.

4. Avvitare i piedini in gomma al prodotto.
