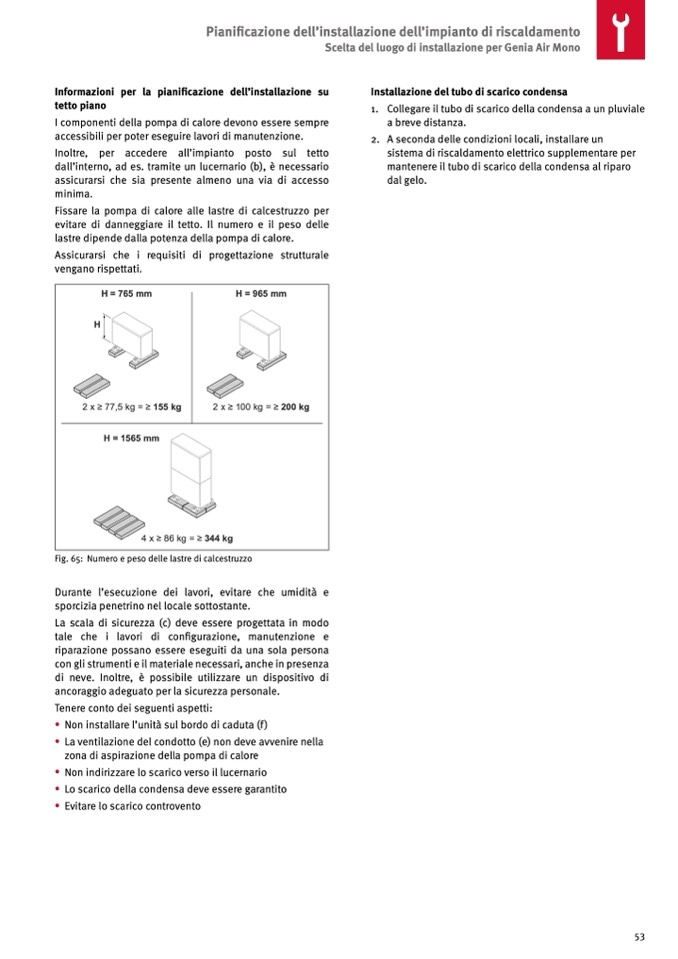

Informazioni per la pianificazione dell’installazione su

tetto piano

I componenti della pompa di calore devono essere sempre

accessibili per poter eseguire lavori di manutenzione.

Inoltre, per accedere all’impianto posto sul tetto

dall’interno, ad es. tramite un lucernario (b), è necessario

assicurarsi che sia presente almeno una via di accesso

minima.

Fissare la pompa di calore alle lastre di calcestruzzo per

evitare di danneggiare il tetto. Il numero e il peso delle

lastre dipende dalla potenza della pompa di calore.

Assicurarsi che i requisiti di progettazione strutturale

vengano rispettati.

Installazione del tubo di scarico condensa

1. Collegare il tubo di scarico della condensa a un pluviale

a breve distanza.

2. A seconda delle condizioni locali, installare un

sistema di riscaldamento elettrico supplementare per

mantenere il tubo di scarico della condensa al riparo

dal gelo.

Pianificazione dell’installazione dell’impianto di riscaldamento

Scelta del luogo di installazione per Genia Air Mono

H = 765 mm

H = 965 mm

H

2 x ≥ 77,5 kg = ≥ 155 kg

2 x ≥ 100 kg = ≥ 200 kg

H = 1565 mm

4 x ≥ 86 kg = ≥ 344 kg

Fig. 65: Numero e peso delle lastre di calcestruzzo

Durante l’esecuzione dei lavori, evitare che umidità e

sporcizia penetrino nel locale sottostante.

La scala di sicurezza (c) deve essere progettata in modo

tale che i lavori di configurazione, manutenzione e

riparazione possano essere eseguiti da una sola persona

con gli strumenti e il materiale necessari, anche in presenza

di neve. Inoltre, è possibile utilizzare un dispositivo di

ancoraggio adeguato per la sicurezza personale.

Tenere conto dei seguenti aspetti:

• Non installare l’unità sul bordo di caduta (f )

• La ventilazione del condotto (e) non deve avvenire nella

zona di aspirazione della pompa di calore

• Non indirizzare lo scarico verso il lucernario

• Lo scarico della condensa deve essere garantito

• Evitare lo scarico controvento
