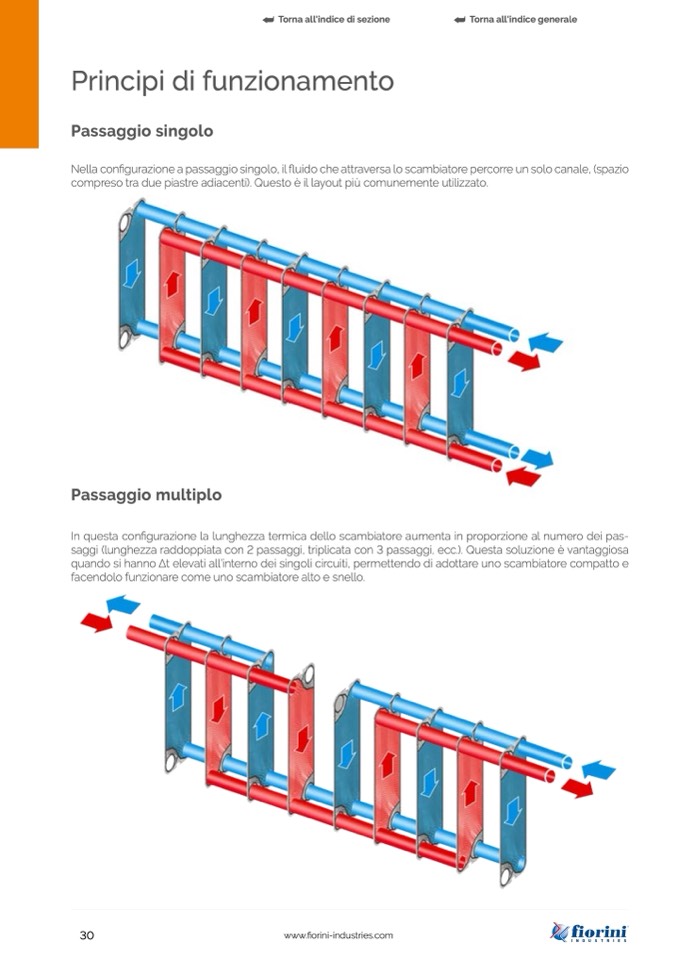

Principi di funzionamento

Passaggio singolo

Nella configurazione a passaggio singolo, il fluido che attraversa lo scambiatore percorre un solo canale, (spazio

compreso tra due piastre adiacenti). Questo è il layout più comunemente utilizzato.

Passaggio multiplo

In questa configurazione la lunghezza termica dello scambiatore aumenta in proporzione al numero dei pas-

saggi (lunghezza raddoppiata con 2 passaggi, triplicata con 3 passaggi, ecc.). Questa soluzione

è vantaggiosa

quando si hanno Δt elevati all’interno dei singoli circuiti, permettendo di adottare uno scambiatore compatto e

facendolo funzionare come uno scambiatore alto e snello.
