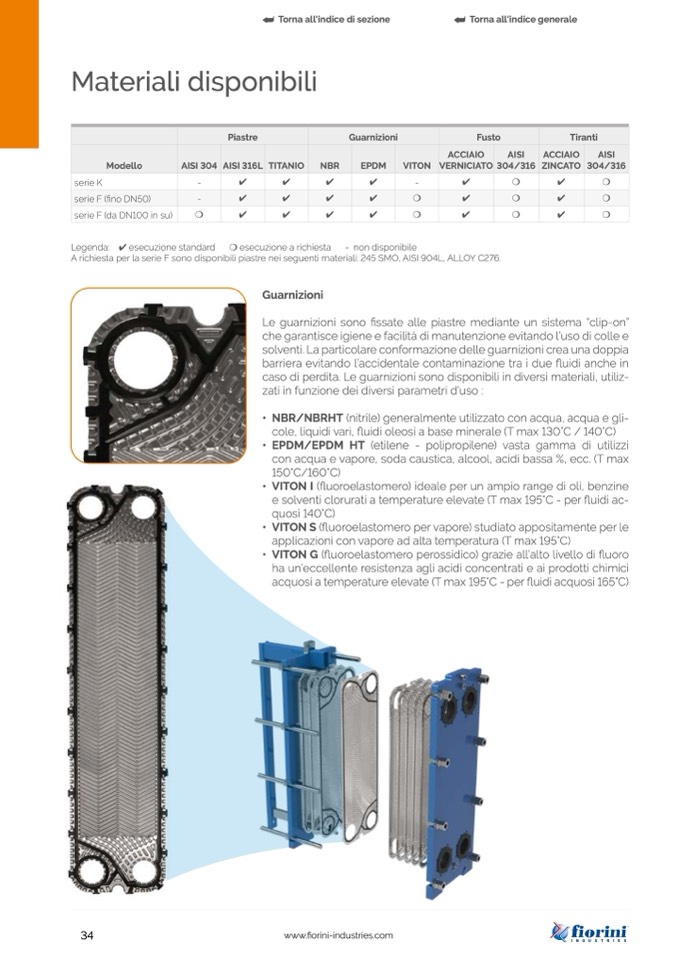

Materiali disponibili

Legenda: ✔ esecuzione standard

❍ esecuzione a richiesta

- non disponibile

A richiesta per la serie F sono disponibili piastre nei seguenti materiali: 245 SMO, AISI 904L, ALLOY C276.

Guarnizioni

Le guarnizioni sono fissate alle piastre mediante un sistema “clip-on”

che garantisce igiene e facilità di manutenzione evitando l’uso di colle e

solventi. La particolare conformazione delle guarnizioni crea una doppia

barriera evitando l’accidentale contaminazione tra i due fluidi anche in

caso di perdita. Le guarnizioni sono disponibili in diversi materiali, utiliz-

zati in funzione dei diversi parametri d’uso :

Piastre

Guarnizioni

Fusto

Tiranti

Modello

AISI 304

AISI 316L

TITANIO

NBR

EPDM

VITON

ACCIAIO

VERNICIATO

AISI

304/316

ACCIAIO

ZINCATO

AISI

304/316

serie K

-

✔

✔

✔

✔

-

✔

❍

✔

❍

serie F (fino DN50)

-

✔

✔

✔

✔

❍

✔

❍

✔

❍

serie F (da DN100 in su)

❍

✔

✔

✔

✔

❍

✔

❍

✔

❍

•

•

•

•

•

NBR/NBRHT (nitrile) generalmente utilizzato con acqua, acqua e gli-

cole, liquidi vari, fluidi oleosi a base minerale (T max 130°C / 140°C)

EPDM/EPDM HT (etilene - polipropilene) vasta gamma di utilizzi

con acqua e vapore, soda caustica, alcool, acidi bassa %, ecc. (T max

150°C/160°C)

VITON I (fluoroelastomero) ideale per un ampio range di oli, benzine

e solventi clorurati a temperature elevate (T max 195°C - per fluidi ac-

quosi 140°C)

VITON S (fluoroelastomero per vapore) studiato appositamente per le

applicazioni con vapore ad alta temperatura (T max 195°C)

VITON G (fluoroelastomero perossidico) grazie all’alto livello di fluoro

ha un’eccellente resistenza agli acidi concentrati e ai prodotti chimici

acquosi a temperature elevate (T max 195°C - per fluidi acquosi 165°C)
