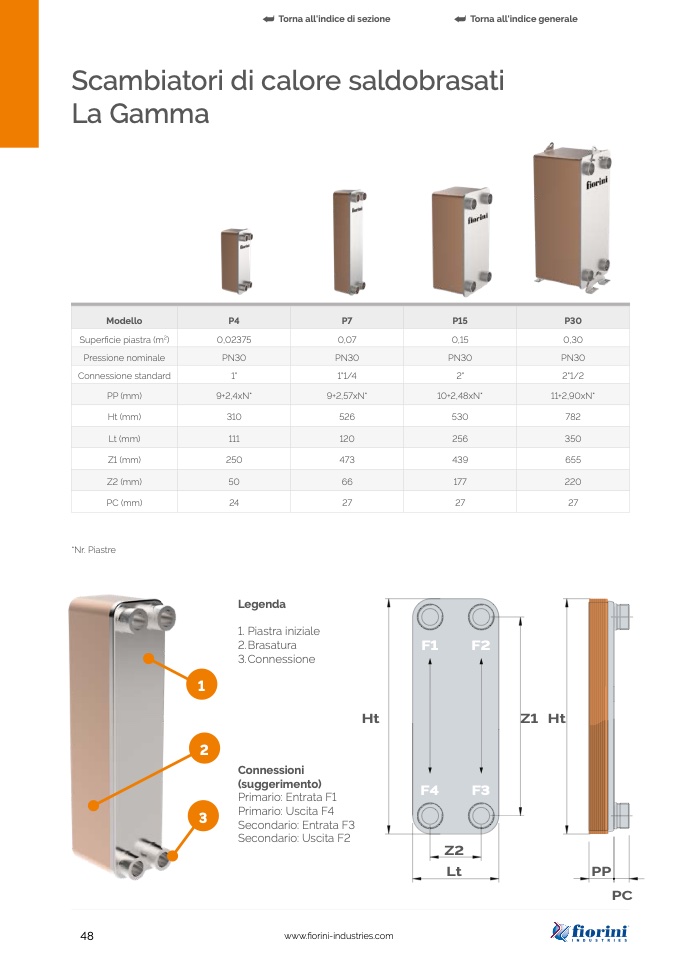

Scambiatori di calore saldobrasati

La Gamma

Modello

P4

P7

P15

P30

Superficie piastra (m

2

)

0,02375

0,07

0,15

0,30

Pressione nominale

PN30

PN30

PN30

PN30

Connessione standard

1"

1"1/4

2"

2"1/2

PP (mm)

9+2,4xN*

9+2,57xN*

10+2,48xN*

11+2,90xN*

Ht (mm)

310

526

530

782

Lt (mm)

111

120

256

350

Z1 (mm)

250

473

439

655

Z2 (mm)

50

66

177

220

PC (mm)

24

27

27

27

*Nr. Piastre

Legenda

1. Piastra iniziale

2.Brasatura

3. Connessione

1

2

3

F1

F2

Ht

Z1 Ht

Connessioni

(suggerimento)

Primario: Entrata F1

Primario: Uscita F4

Secondario: Entrata F3

Secondario: Uscita F2

F4

F3

Z2

Lt

PP

PC

48
