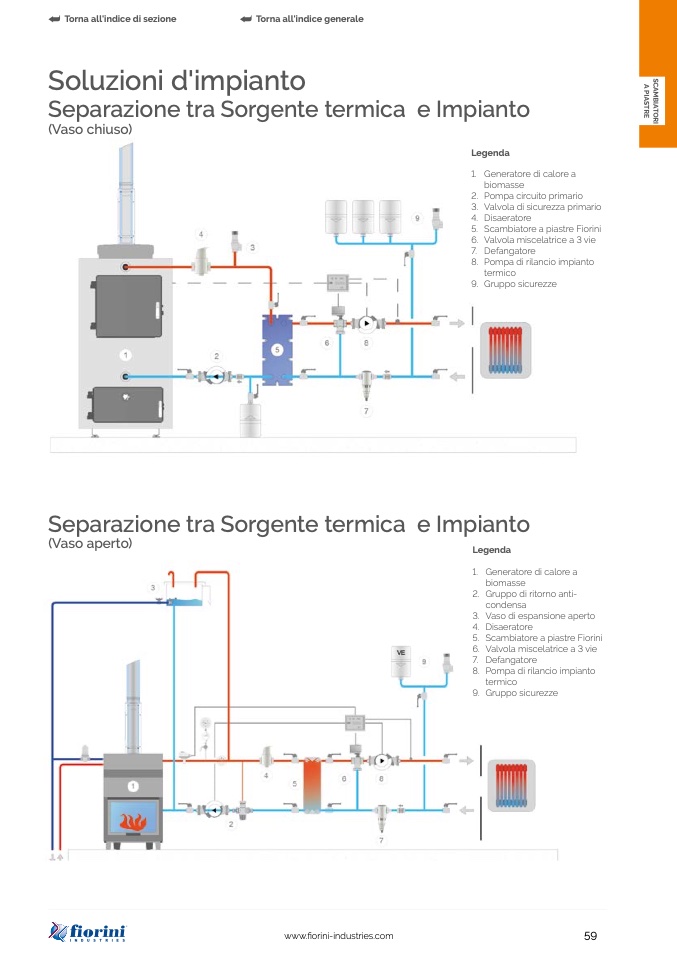

Soluzioni d'impianto

Separazione tra Sorgente termica e Impianto

(Vaso chiuso)

Legenda

1. Generatore di calore a

biomasse

2. Pompa circuito primario

3. Valvola di sicurezza primario

4. Disaeratore

5. Scambiatore a piastre Fiorini

6. Valvola miscelatrice a 3 vie

7. Defangatore

8. Pompa di rilancio impianto

termico

9. Gruppo sicurezze

Separazione tra Sorgente termica e Impianto

(Vaso aperto)

Legenda

1. Generatore di calore a

biomasse

2. Gruppo di ritorno anti-

condensa

3. Vaso di espansione aperto

4. Disaeratore

5. Scambiatore a piastre Fiorini

6. Valvola miscelatrice a 3 vie

7. Defangatore

8. Pompa di rilancio impianto

termico

9. Gruppo sicurezze
