Soluzioni d'impianto

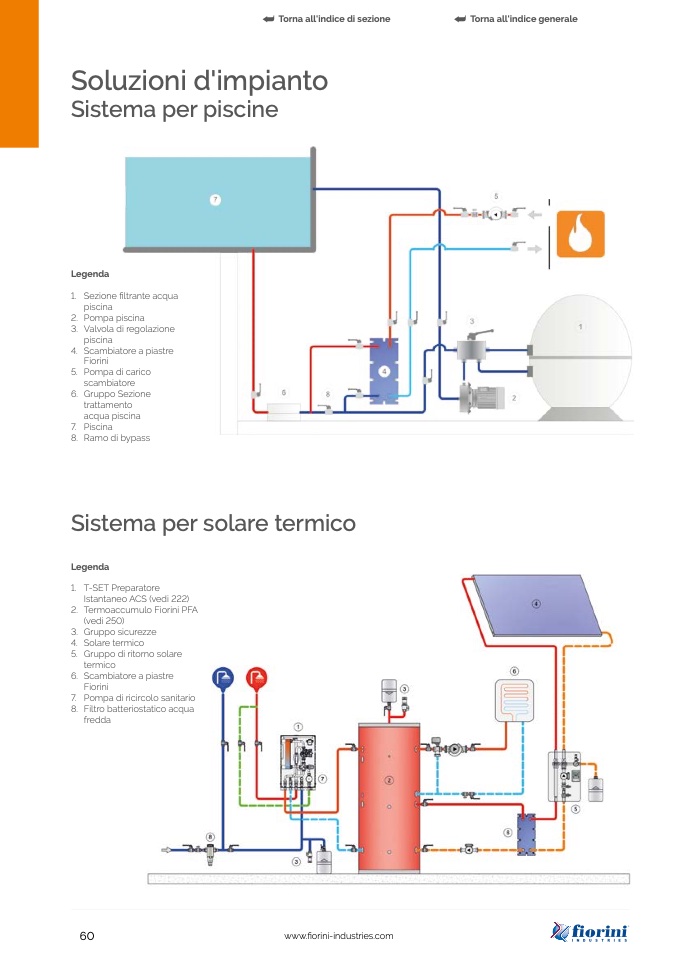

Sistema per piscine

Legenda

1. Sezione filtrante acqua

piscina

2. Pompa piscina

3. Valvola di regolazione

piscina

4. Scambiatore a piastre

Fiorini

5. Pompa di carico

scambiatore

6. Gruppo Sezione

trattamento

acqua piscina

7. Piscina

8. Ramo di bypass

Sistema per solare termico

Legenda

1. T-SET Preparatore

Istantaneo ACS (vedi 222)

2. Termoaccumulo Fiorini PFA

(vedi 250)

3. Gruppo sicurezze

4. Solare termico

5. Gruppo di ritorno solare

termico

6. Scambiatore a piastre

Fiorini

7. Pompa di ricircolo sanitario

8. Filtro batteriostatico acqua

fredda

60
