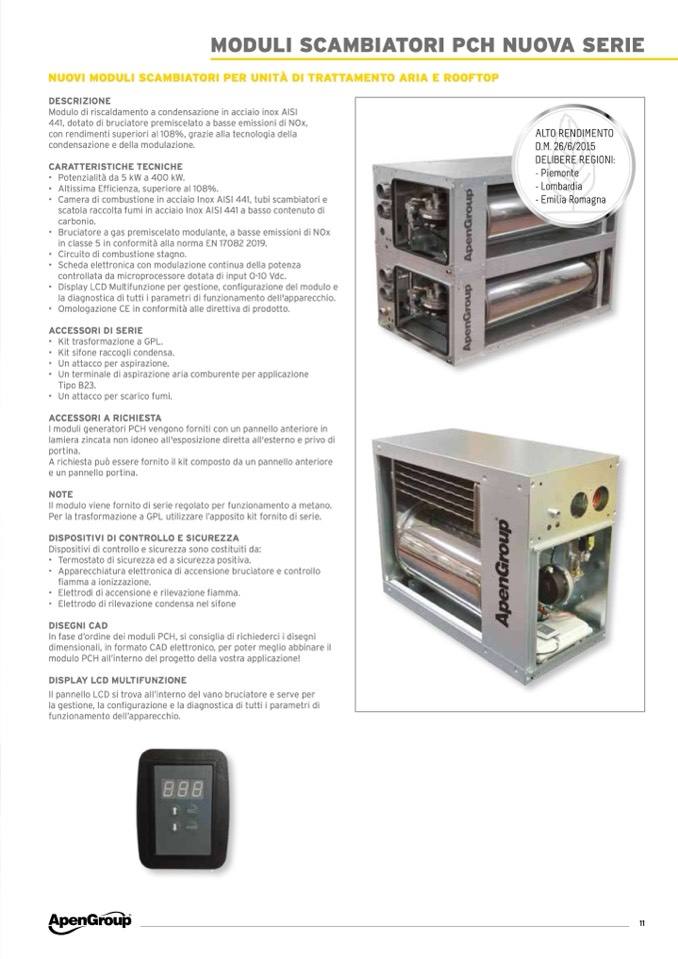

MODULI SCAMBIATORI PCH NUOVA SERIE
NUOVI MODULI SCAMBIATORI PER UNITÀ DI TRATTAMENTO ARIA E ROOFTOP
DESCRIZIONE
Modulo di riscaldamento a condensazione in acciaio inox AISI
441, dotato di bruciatore premiscelato a basse emissioni di NOx,
con rendimenti superiori al 108%, grazie alla tecnologia della
condensazione e della modulazione.
CARATTERISTICHE TECNICHE
• Potenzialità da 5 kW a 400 kW.
• Altissima Efficienza, superiore al 108%.
• Camera di combustione in acciaio Inox AISI 441, tubi scambiatori e
scatola raccolta fumi in acciaio Inox AISI 441 a basso contenuto di
carbonio.
• Bruciatore a gas premiscelato modulante, a basse emissioni di NOx
in classe 5 in conformità alla norma EN 17082 2019.
• Circuito di combustione stagno.
• Scheda elettronica con modulazione continua della potenza
controllata da microprocessore dotata di input 0-10 Vdc.
• Display LCD Multifunzione per gestione, configurazione del modulo e
la diagnostica di tutti i parametri di funzionamento dell'apparecchio.
• Omologazione CE in conformità alle direttiva di prodotto.
ACCESSORI DI SERIE
• Kit trasformazione a GPL.
• Kit sifone raccogli condensa.
• Un attacco per aspirazione.
• Un terminale di aspirazione aria comburente per applicazione
Tipo B23.
• Un attacco per scarico fumi.
ACCESSORI A RICHIESTA
I moduli generatori PCH vengono forniti con un pannello anteriore in
lamiera zincata non idoneo all'esposizione diretta all'esterno e privo di
portina.
A richiesta può essere fornito il kit composto da un pannello anteriore
e un pannello portina.
NOTE
Il modulo viene fornito di serie regolato per funzionamento a metano.
Per la trasformazione a GPL utilizzare l’apposito kit fornito di serie.
DISPOSITIVI DI CONTROLLO E SICUREZZA
Dispositivi di controllo e sicurezza sono costituiti da:
• Termostato di sicurezza ed a sicurezza positiva.
• Apparecchiatura elettronica di accensione bruciatore e controllo
fiamma a ionizzazione.
• Elettrodi di accensione e rilevazione fiamma.
• Elettrodo di rilevazione condensa nel sifone
DISEGNI CAD
In fase d’ordine dei moduli PCH, si consiglia di richiederci i disegni
dimensionali, in formato CAD elettronico, per poter meglio abbinare il
modulo PCH all’interno del progetto della vostra applicazione!
DISPLAY LCD MULTIFUNZIONE
Il pannello LCD si trova all’interno del vano bruciatore e serve per
la gestione, la configurazione e la diagnostica di tutti i parametri di
funzionamento dell’apparecchio.
11
