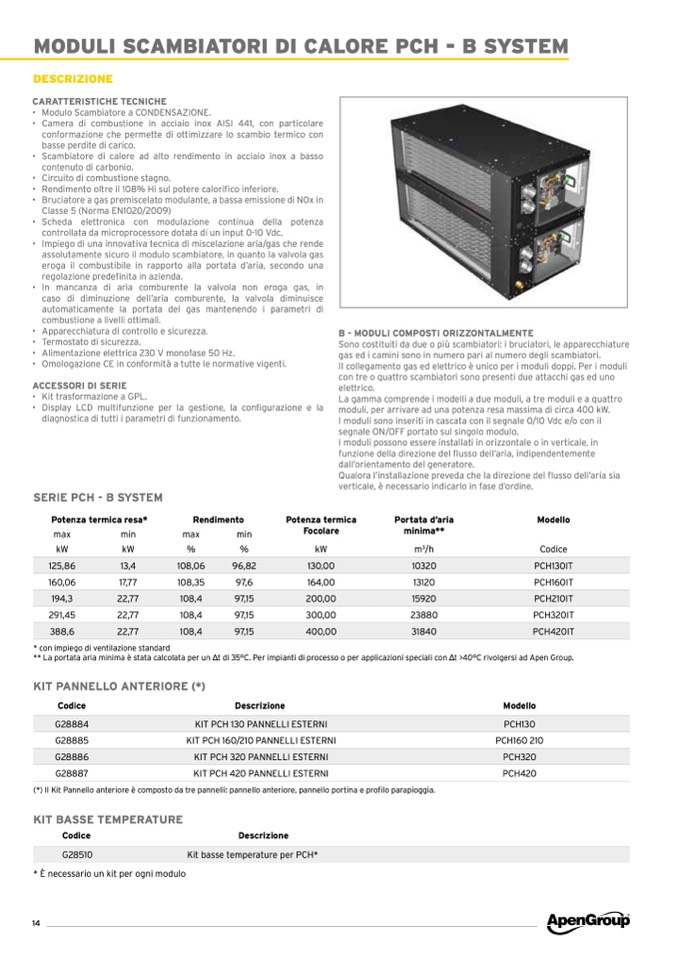

MODULI SCAMBIATORI DI CALORE PCH - B SYSTEM

DESCRIZIONE

CARATTERISTICHE TECNICHE

• Modulo Scambiatore a CONDENSAZIONE.

• Camera di combustione in acciaio inox AISI 441, con particolare

conformazione che permette di ottimizzare lo scambio termico con

basse perdite di carico.

• Scambiatore di calore ad alto rendimento in acciaio inox a basso

contenuto di carbonio.

• Circuito di combustione stagno.

• Rendimento oltre il 108% Hi sul potere calorifico inferiore.

• Bruciatore a gas premiscelato modulante, a bassa emissione di NOx in

Classe 5 (Norma EN1020/2009)

• Scheda elettronica con modulazione continua della potenza

controllata da microprocessore dotata di un input 0-10 Vdc.

• Impiegodiunainnovativatecnicadimiscelazionearia/gascherende

assolutamente sicuro il modulo scambiatore, in quanto la valvola gas

eroga il combustibile in rapporto alla portata d’aria, secondo una

regolazione predefinita in azienda.

• In mancanza di aria comburente la valvola non eroga gas, in

caso di diminuzione dell’aria comburente, la valvola diminuisce

automaticamente la portata del gas mantenendo i parametri di

combustione a livelli ottimali.

• Apparecchiatura di controllo e sicurezza.

• Termostato di sicurezza.

• Alimentazione elettrica 230 V monofase 50 Hz.

• Omologazione CE in conformità a tutte le normative vigenti.

ACCESSORI DI SERIE

• Kit trasformazione a GPL.

• Display LCD multifunzione per la gestione, la configurazione e la

diagnostica di tutti i parametri di funzionamento.

SERIE PCH - B SYSTEM

B - MODULI COMPOSTI ORIZZONTALMENTE

Sono costituiti da due o più scambiatori: i bruciatori, le apparecchiature

gas ed i camini sono in numero pari al numero degli scambiatori.

Il collegamento gas ed elettrico è unico per i moduli doppi. Per i moduli

con tre o quattro scambiatori sono presenti due attacchi gas ed uno

elettrico.

La gamma comprende i modelli a due moduli, a tre moduli e a quattro

moduli, per arrivare ad una potenza resa massima di circa 400 kW.

I moduli sono inseriti in cascata con il segnale 0/10 Vdc e/o con il

segnale ON/OFF portato sul singolo modulo.

I moduli possono essere installati in orizzontale o in verticale, in

funzione della direzione del flusso dell’aria, indipendentemente

dall’orientamento del generatore.

Qualora l’installazione preveda che la direzione del flusso dell’aria sia

verticale, è necessario indicarlo in fase d’ordine.

Potenza termica resa*

Rendimento

Potenza termica

Focolare

Portata d’aria

minima**

Modello

max

min

max

min

kW

kW

%

%

kW

m

3

/h

Codice

125,86

13,4

108,06

96,82

130,00

10320

PCH130IT

160,06

17,77

108,35

97,6

164,00

13120

PCH160IT

194,3

22,77

108,4

97,15

200,00

15920

PCH210IT

291,45

22,77

108,4

97,15

300,00

23880

PCH320IT

388,6

22,77

108,4

97,15

400,00

31840

PCH420IT

* con impiego di ventilazione standard

** La portata aria minima è stata calcolata per un

∆t di 35°C. Per impianti di processo o per applicazioni speciali con ∆t >40°C rivolgersi ad Apen Group.

KIT PANNELLO ANTERIORE (*)

(*) Il Kit Pannello anteriore è composto da tre pannelli: pannello anteriore, pannello portina e profilo parapioggia.

KIT BASSE TEMPERATURE

Codice

Descrizione

* È necessario un kit per ogni modulo

Codice

Descrizione

Modello

G28884

KIT PCH 130 PANNELLI ESTERNI

PCH130

G28885

KIT PCH 160/210 PANNELLI ESTERNI

PCH160 210

G28886

KIT PCH 320 PANNELLI ESTERNI

PCH320

G28887

KIT PCH 420 PANNELLI ESTERNI

PCH420

G28510

Kit basse temperature per PCH*
