SCHEMI DI IMPIANTO POMPA DI CALORE

1

7

8

9

2

3

4

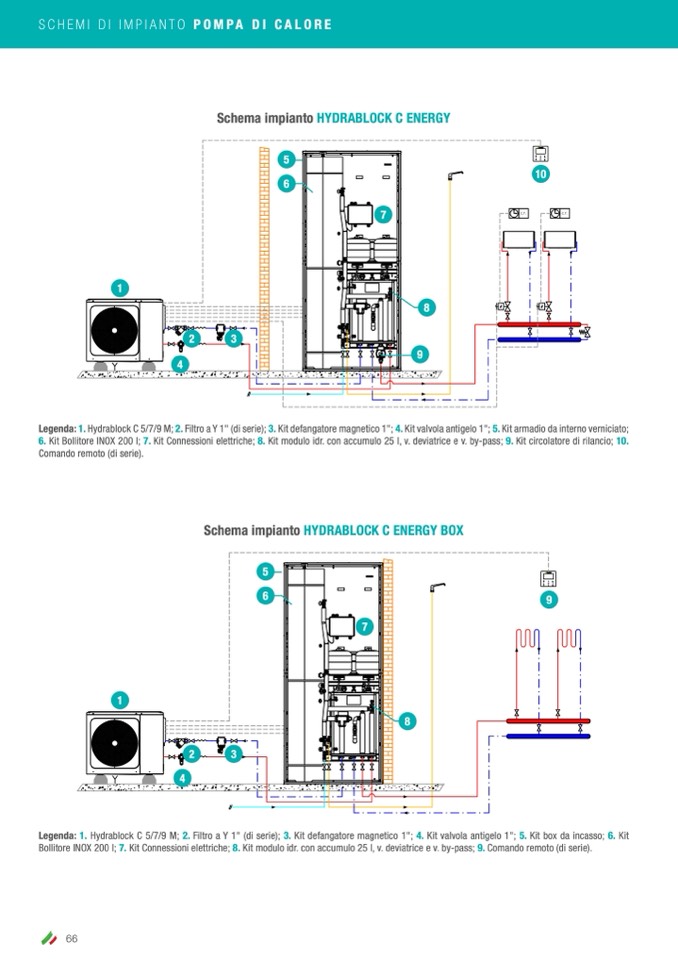

Schema impianto HYDRABLOCK C ENERGY

5

6

10

C.T.

C.T.

Legenda: 1. Hydrablock C 5/7/9 M; 2. Filtro a Y 1" (di serie); 3. Kit defangatore magnetico 1"; 4. Kit valvola antigelo 1"; 5. Kit armadio da interno verniciato;

6. Kit Bollitore INOX 200 l; 7. Kit Connessioni elettriche; 8. Kit modulo idr. con accumulo 25 l, v. deviatrice e v. by-pass; 9. Kit circolatore di rilancio; 10.

Comando remoto (di serie).

1

7

8

Schema impianto HYDRABLOCK C ENERGY BOX

5

2

3

4

6

9

Legenda: 1. Hydrablock C 5/7/9 M; 2. Filtro a Y 1" (di serie); 3. Kit defangatore magnetico 1"; 4. Kit valvola antigelo 1"; 5. Kit box da incasso; 6. Kit

Bollitore INOX 200 l; 7. Kit Connessioni elettriche; 8. Kit modulo idr. con accumulo 25 l, v. deviatrice e v. by-pass; 9. Comando remoto (di serie).
