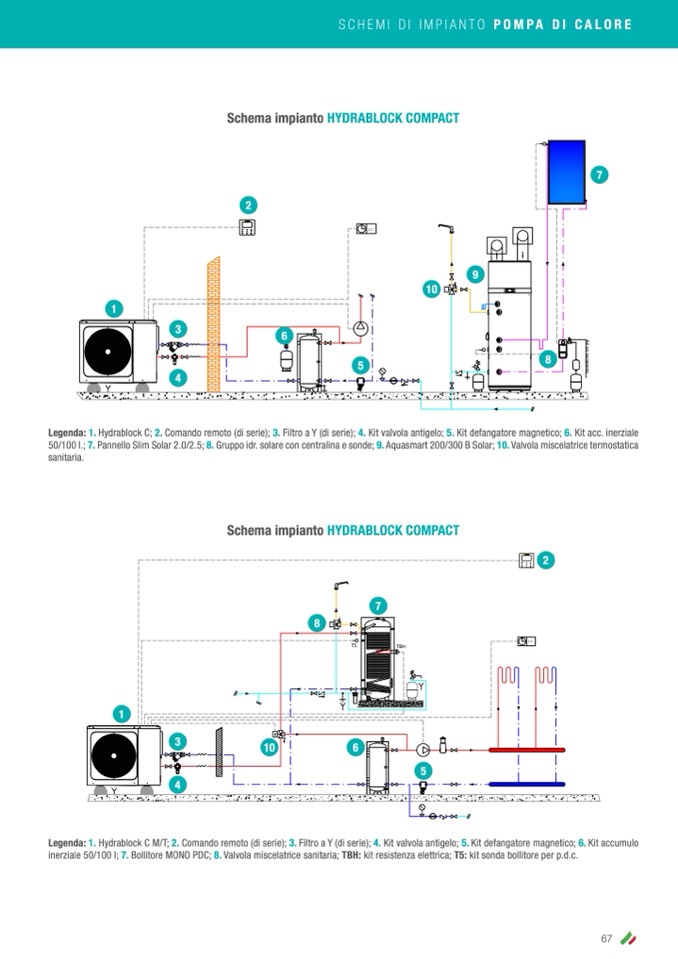

SCHEMI DI IMPIANTO POMPA DI CALORE

Schema impianto HYDRABLOCK COMPACT

Legenda: 1. Hydrablock C; 2. Comando remoto (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit defangatore magnetico; 6. Kit acc. inerziale

50/100 l.; 7. Pannello Slim Solar 2.0/2.5; 8. Gruppo idr. solare con centralina e sonde; 9. Aquasmart 200/300 B Solar; 10. Valvola miscelatrice termostatica

sanitaria.

1

3

4

5

Schema impianto HYDRABLOCK COMPACT

7

8

T5

10

6

C.T.

Legenda: 1. Hydrablock C M/T; 2. Comando remoto (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit defangatore magnetico; 6. Kit accumulo

inerziale 50/100 l; 7. Bollitore MONO PDC; 8. Valvola miscelatrice sanitaria; TBH: kit resistenza elettrica; T5: kit sonda bollitore per p.d.c.

C.T.

1 1 1

m

4 3

3

2 1

TBH

9

10

1114321

m3

2

7

67
