SCHEMI DI IMPIANTO SISTEMI IBRIDI

1

1

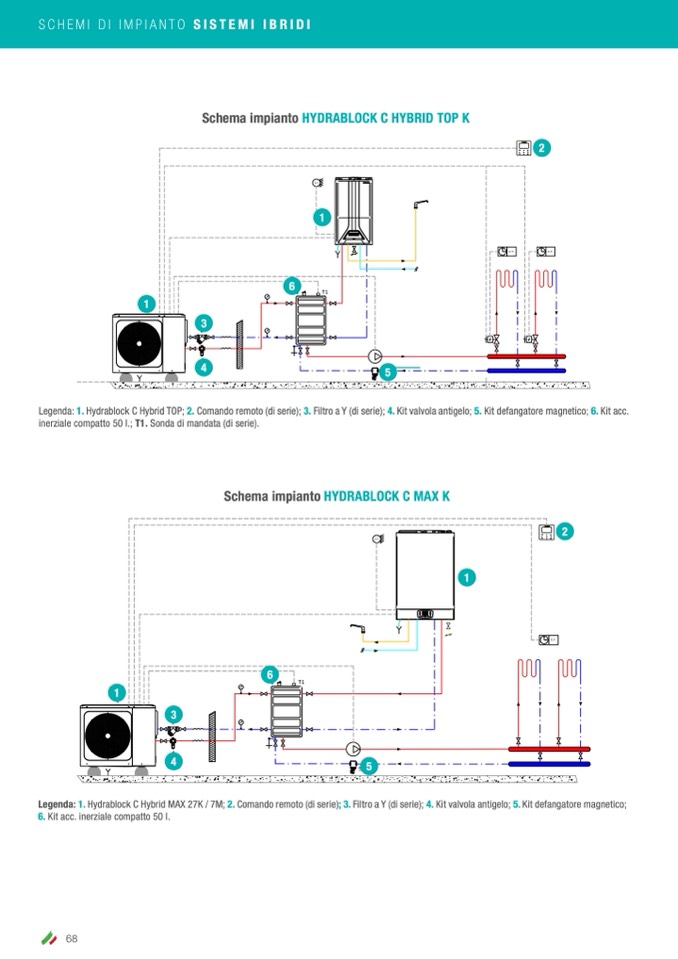

Schema impianto HYDRABLOCK C HYBRID TOP K

EXT

2

2

C.T.

C.T.

3

3

4

4

6

6

1

1

T1

5

5

Legenda: 1. Hydrablock C Hybrid TOP; 2. Comando remoto (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit defangatore magnetico; 6. Kit acc.

inerziale compatto 50 l.; T1. Sonda di mandata (di serie).

1

1

3

3

4

4

Schema impianto HYDRABLOCK C MAX K

EXT

2

2

C.T.

6

6

T1

5

5

Legenda: 1. Hydrablock C Hybrid MAX 27K / 7M; 2. Comando remoto (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit defangatore magnetico;

6. Kit acc. inerziale compatto 50 l.
