SCHEMI DI IMPIANTO SISTEMI IBRIDI
SCHEMI DI IMPIANTO
D
a
A
l
e
l
a
r
u
t
e
e
t
e
n
z
e
1
9

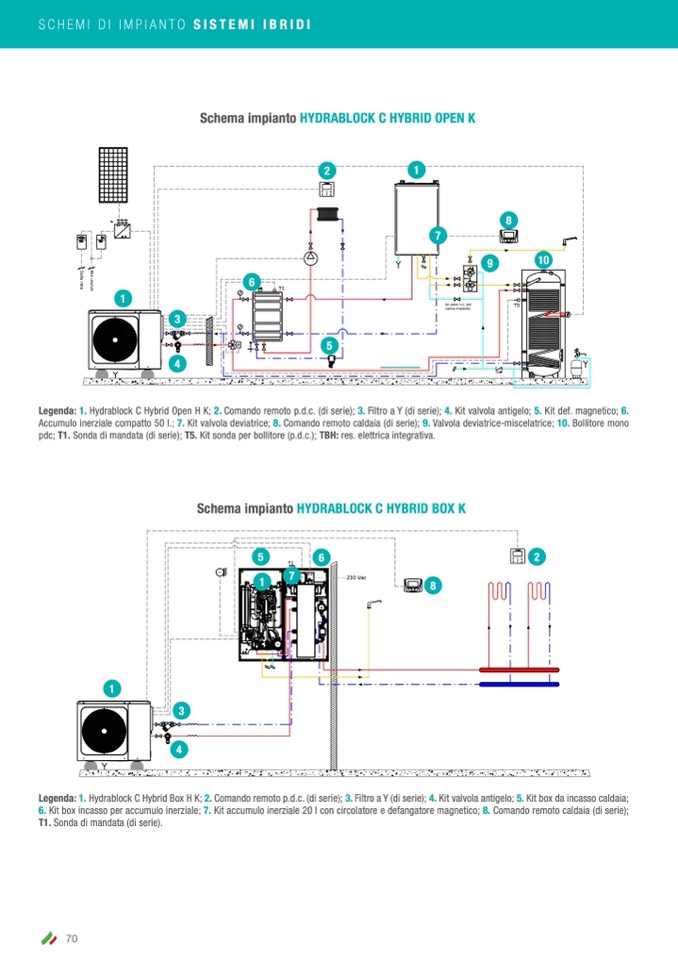

Schema impianto HYDRABLOCK C HYBRID OPEN K
2
1
6
3
4
T1
5
Legenda: 1. Hydrablock C Hybrid Open H K; 2. Comando remoto p.d.c. (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit def. magnetico; 6.
Accumulo inerziale compatto 50 l.; 7. Kit valvola deviatrice; 8. Comando remoto caldaia (di serie); 9. Valvola deviatrice-miscelatrice; 10. Bollitore mono
pdc; T1. Sonda di mandata (di serie); T5. Kit sonda per bollitore (p.d.c.); TBH: res. elettrica integrativa.
1
3
4
Schema impianto HYDRABLOCK C HYBRID BOX K
5
T
1
6
2
EXT
7
1
230 Vac
8
Legenda: 1. Hydrablock C Hybrid Box H K; 2. Comando remoto p.d.c. (di serie); 3. Filtro a Y (di serie); 4. Kit valvola antigelo; 5. Kit box da incasso caldaia;
6. Kit box incasso per accumulo inerziale; 7. Kit accumulo inerziale 20 l con circolatore e defangatore magnetico; 8. Comando remoto caldaia (di serie);
T1. Sonda di mandata (di serie).
70
8
7
10
by-pass n.c. per
carico impianto
T5
