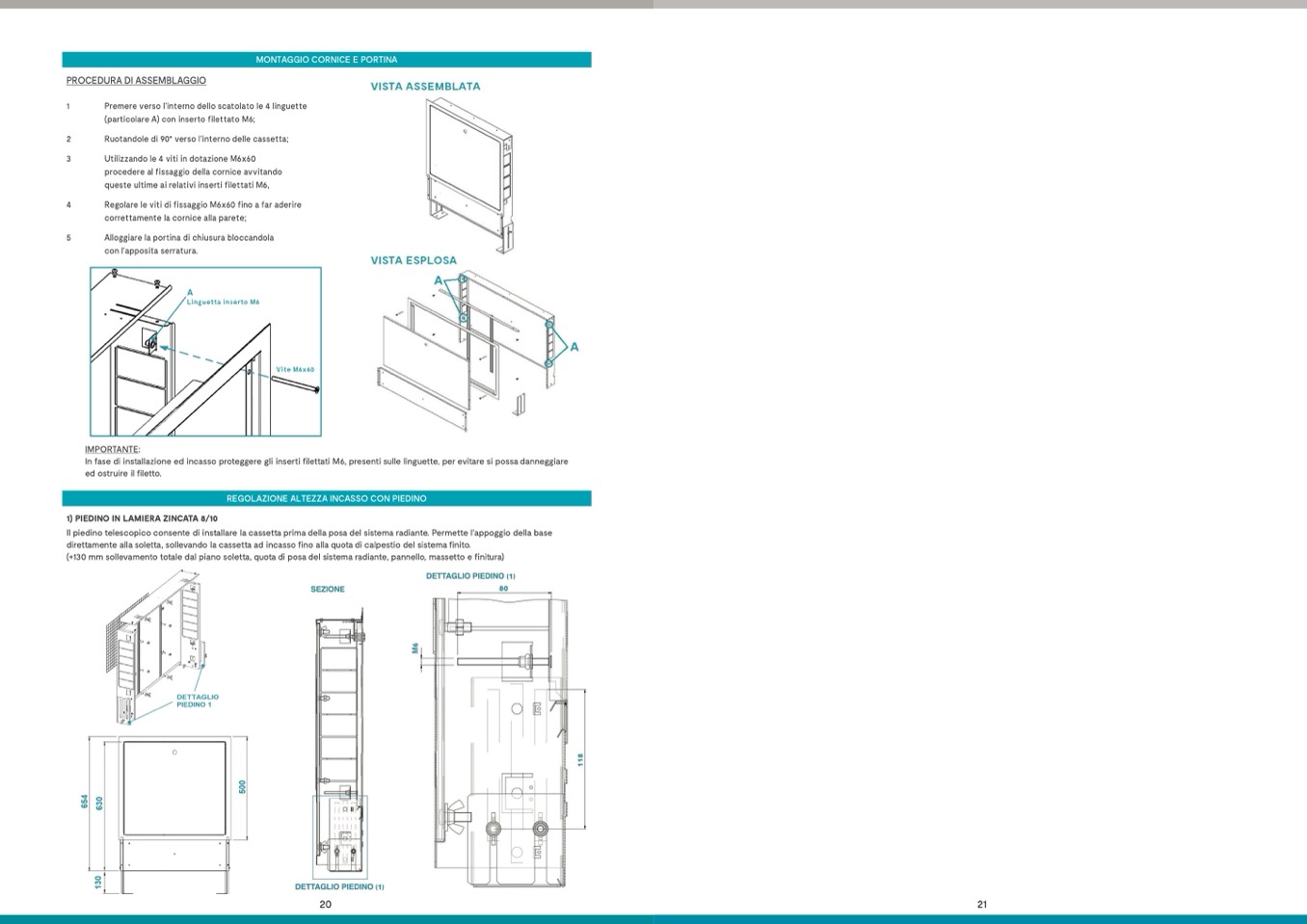

PROCEDURA DI ASSEMBLAGGIO

MONTAGGIO CORNICE E PORTINA

1

Premere verso l’interno dello scatolato le 4 linguette

(particolare A) con inserto filettato M6;

2

Ruotandole di 90° verso l’interno delle cassetta;

3

Utilizzando le 4 viti in dotazione M6x60

procedere al fissaggio della cornice avvitando

queste ultime ai relativi inserti filettati M6,

4

Regolare le viti di fissaggio M6x60 fino a far aderire

correttamente la cornice alla parete;

5

Alloggiare la portina di chiusura bloccandola

con l’apposita serratura.

IMPORTANTE:

In fase di installazione ed incasso proteggere gli inserti filettati M6, presenti sulle linguette, per evitare si possa danneggiare

ed ostruire il filetto.

REGOLAZIONE ALTEZZA INCASSO CON PIEDINO

1) PIEDINO IN LAMIERA ZINCATA 8/10

Il piedino telescopico consente di installare la cassetta prima della posa del sistema radiante. Permette l’appoggio della base

direttamente alla soletta, sollevando la cassetta ad incasso fino alla quota di calpestio del sistema finito.

(+130 mm sollevamento totale dal piano soletta, quota di posa del sistema radiante, pannello, massetto e finitura)
