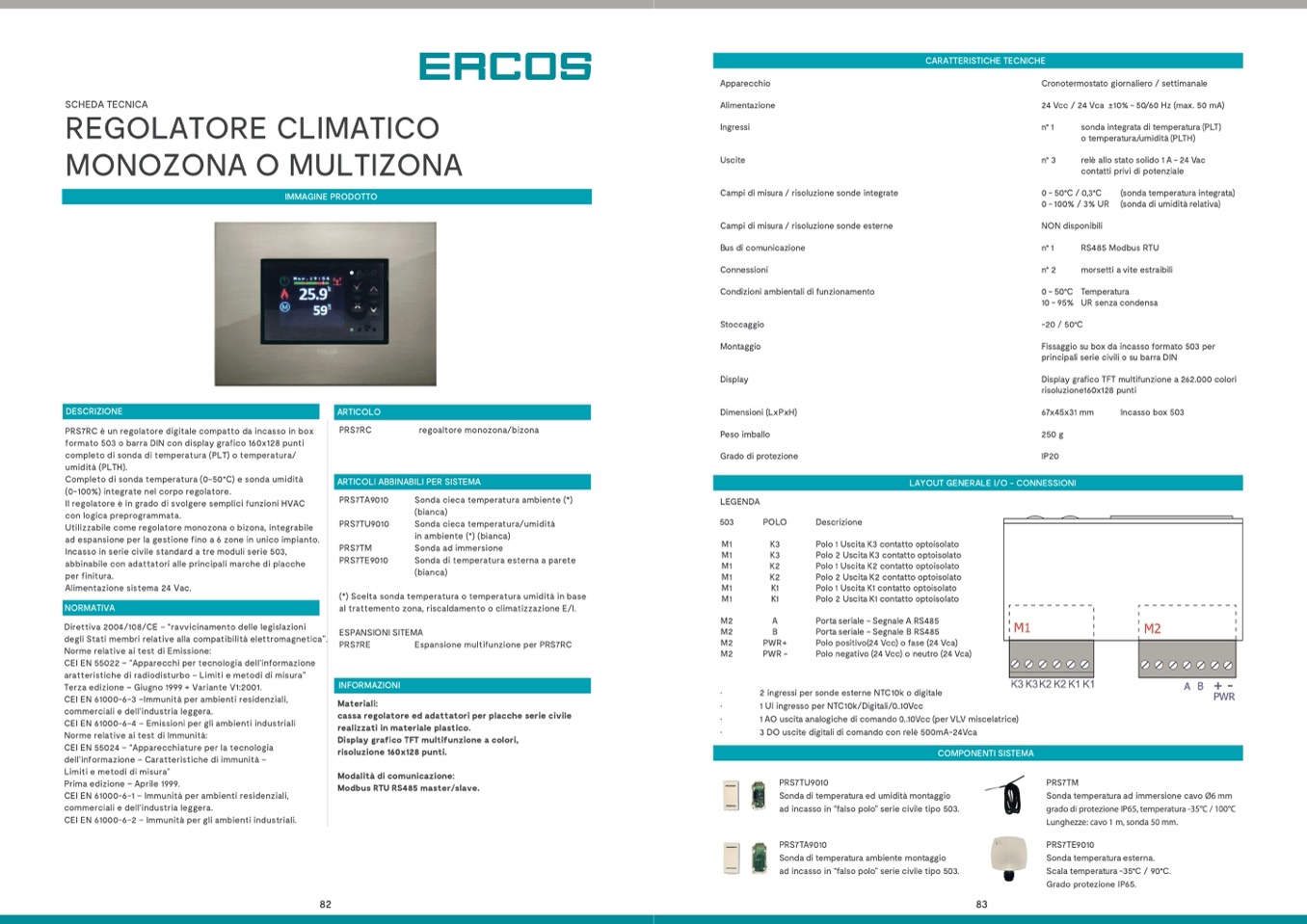

SCHEDA TECNICA

REGOLATORE CLIMATICO

MONOZONA O MULTIZONA

Apparecchio

Alimentazione

Ingressi

Uscite

Campi di misura / risoluzione sonde integrate

Cronotermostato giornaliero / settimanale

24 Vcc / 24 Vca ±10% - 50/60 Hz (max. 50 mA)

CARATTERISTICHE TECNICHE

n° 1

n° 3

sonda integrata di temperatura (PLT)

o temperatura/umidità (PLTH)

relè allo stato solido 1 A - 24 Vac

contatti privi di potenziale

IMMAGINE PRODOTTO

0 - 50°C / 0,3°C

(sonda temperatura integrata)

0 - 100% / 3% UR (sonda di umidità relativa)

NON disponibili

Campi di misura / risoluzione sonde esterne

Bus di comunicazione

Connessioni

Condizioni ambientali di

n° 1

n° 2

0 - 50°C

10 - 95%

RS485 Modbus RTU

morsetti a vite estraibili

Temperatura

UR senza condensa

Stoccaggio

Montaggio

Display

Dimensioni (LxPxH)

Peso imballo

Grado di protezione

-20 / 50°C

Fissaggio su box da incasso formato 503 per

principali serie civili o su barra DIN

Display grafico TFT multifunzione a 262.000 colori

risoluzione160x128 punti

funzionamento

DESCRIZIONE

PRS7RC è un regolatore digitale compatto da incasso in box

formato 503 o barra DIN con display grafico 160x128 punti

completo di sonda di temperatura (PLT) o temperatura/

umidità (PLTH).

Completo di sonda temperatura (0-50°C) e sonda umidità

(0-100%) integrate nel corpo regolatore.

Il regolatore è in grado di svolgere semplici funzioni HVAC

con logica preprogrammata.

Utilizzabile come regolatore monozona o bizona, integrabile

ad espansione per la gestione fino a 6 zone in unico impianto.

Incasso in serie civile standard a tre moduli serie 503,

abbinabile con adattatori alle principali marche di placche

per finitura.

Alimentazione sistema 24 Vac.

NORMATIVA

Direttiva 2004/108/CE – “ravvicinamento delle legislazioni

degli Stati membri relative alla compatibilità elettromagnetica”.

Norme relative ai test di Emissione:

CEI EN 55022 – “Apparecchi per tecnologia dell’informazione

aratteristiche di radiodisturbo – Limiti e metodi di misura”

Terza edizione – Giugno 1999 + Variante V1:2001.

CEI EN 61000-6-3 –Immunità per ambienti residenziali,

commerciali e dell’industria leggera.

CEI EN 61000-6-4 – Emissioni per gli ambienti industriali

Norme relative ai test di Immunità:

CEI EN 55024 – “Apparecchiature per la tecnologia

dell’informazione – Caratteristiche di immunità –

Limiti e metodi di misura”

Prima edizione – Aprile 1999.

CEI EN 61000-6-1 – Immunità per ambienti residenziali,

commerciali e dell’industria leggera.

CEI EN 61000-6-2 – Immunità per gli ambienti industriali.

ARTICOLO

PRS7RC

67x45x31 mm

250 g

IP20

LAYOUT GENERALE I/O - CONNESSIONI

Incasso box 503

regoaltore monozona/bizona

ARTICOLI ABBINABILI PER SISTEMA

PRS7TA9010

PRS7TU9010

PRS7TM

PRS7TE9010

Sonda cieca temperatura ambiente (*)

(bianca)

Sonda cieca temperatura/umidità

in ambiente (*) (bianca)

Sonda ad immersione

Sonda di temperatura esterna a parete

(bianca)

LEGENDA

503

M1

M1

M1

M1

M1

M1

M2

M2

M2

M2

•

•

•

•

POLO

K3

K3

K2

K2

K1

K1

A

B

PWR+

PWR -

Descrizione

Polo 1 Uscita K3 contatto optoisolato

Polo 2 Uscita K3 contatto optoisolato

Polo 1 Uscita K2 contatto optoisolato

Polo 2 Uscita K2 contatto optoisolato

Polo 1 Uscita K1 contatto optoisolato

Polo 2 Uscita K1 contatto optoisolato

Porta seriale – Segnale A RS485

Porta seriale – Segnale B RS485

Polo positivo(24 Vcc) o fase (24 Vca)

Polo negativo (24 Vcc) o neutro (24 Vca)

(*) Scelta sonda temperatura o temperatura umidità in base

al trattemento zona, riscaldamento o climatizzazione E/I.

ESPANSIONI SITEMA

PRS7RE

INFORMAZIONI

Espansione multifunzione per PRS7RC

Materiali:

cassa regolatore ed adattatori per placche serie civile

realizzati in materiale plastico.

Display grafico TFT multifunzione a colori,

risoluzione 160x128 punti.

Modalità di comunicazione:

Modbus RTU RS485 master/slave.

2 ingressi per sonde esterne NTC10k o digitale

1 UI ingresso per NTC10k/Digitali/0..10Vcc

1 AO uscita analogiche di comando 0..10Vcc (per VLV miscelatrice)

3 DO uscite digitali di comando con relè 500mA-24Vca

COMPONENTI SISTEMA

PRS7TU9010

Sonda di temperatura ed umidità montaggio

ad incasso in “falso polo” serie civile tipo 503.

PRS7TA9010

Sonda di temperatura ambiente montaggio

ad incasso in “falso polo” serie civile tipo 503.

PRS7TM

Sonda temperatura ad immersione cavo Ø6 mm

grado di protezione IP65, temperatura -35°C / 100°C

Lunghezze: cavo 1 m, sonda 50 mm.

PRS7TE9010

Sonda temperatura esterna.

Scala temperatura -35°C / 90°C.

Grado protezione IP65.
