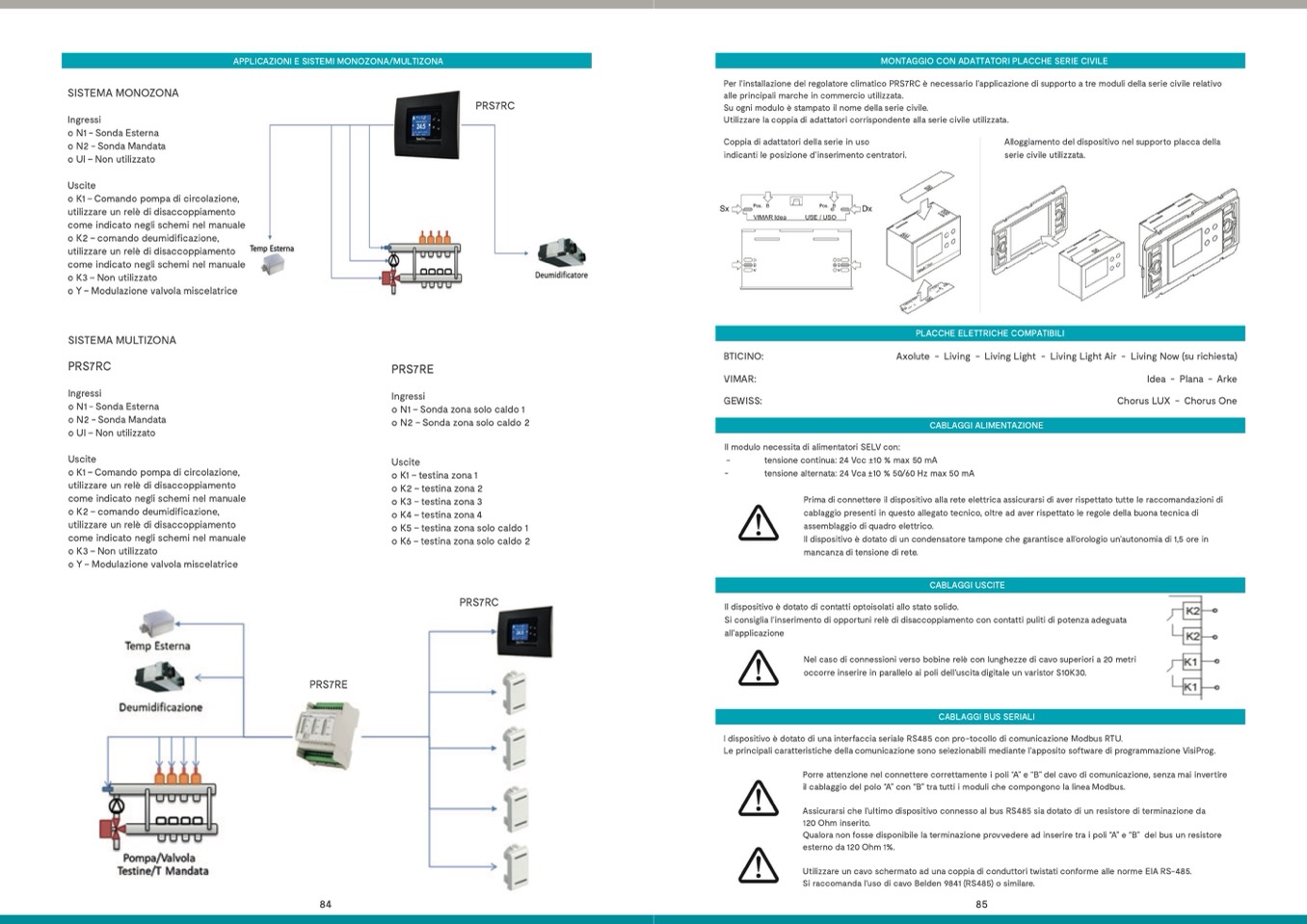

SISTEMA MONOZONA
Ingressi
o N1 - Sonda Esterna
o N2 - Sonda Mandata
o UI – Non utilizzato
Uscite
o K1 – Comando pompa di circolazione,
utilizzare un relè di disaccoppiamento
come indicato negli schemi nel manuale
o K2 – comando deumidificazione,
utilizzare un relè di disaccoppiamento
come indicato negli schemi nel manuale
o K3 – Non utilizzato
o Y – Modulazione valvola miscelatrice
SISTEMA MULTIZONA
PRS7RC
Ingressi
o N1 - Sonda Esterna
o N2 - Sonda Mandata
o UI – Non utilizzato
Uscite
o K1 – Comando pompa di circolazione,
utilizzare un relè di disaccoppiamento
come indicato negli schemi nel manuale
o K2 – comando deumidificazione,
utilizzare un relè di disaccoppiamento
come indicato negli schemi nel manuale
o K3 – Non utilizzato
o Y – Modulazione valvola miscelatrice
PRS7RC
Per l’installazione del regolatore climatico PRS7RC è necessario l’applicazione di supporto a tre moduli della serie civile relativo
alle principali marche in commercio utilizzata.
Su ogni modulo è stampato il nome della serie civile.
Utilizzare la coppia di adattatori corrispondente alla serie civile utilizzata.
APPLICAZIONI E SISTEMI MONOZONA/MULTIZONA
MONTAGGIO CON ADATTATORI PLACCHE SERIE CIVILE
PRS7RE
BTICINO:
VIMAR:
GEWISS:
Alloggiamento del dispositivo nel supporto placca della
serie civile utilizzata.
PLACCHE ELETTRICHE COMPATIBILI
Axolute - Living - Living Light - Living Light Air - Living Now (su richiesta)
Idea - Plana - Arke
Chorus LUX - Chorus One
CABLAGGI ALIMENTAZIONE
Coppia di adattatori della serie in uso
indicanti le posizione d’inserimento centratori.
Ingressi
o N1 – Sonda zona solo caldo 1
o N2 – Sonda zona solo caldo 2
Uscite
o K1 – testina zona 1
o K2 – testina zona 2
o K3 – testina zona 3
o K4 – testina zona 4
o K5 – testina zona solo caldo 1
o K6 – testina zona solo caldo 2
PRS7RC
Il modulo necessita di alimentatori SELV con:
-
tensione continua: 24 Vcc ±10 % max 50 mA
-
tensione alternata: 24 Vca ±10 % 50/60 Hz max 50 mA
Prima di connettere il dispositivo alla rete elettrica assicurarsi di aver rispettato tutte le raccomandazioni di
cablaggio presenti in questo allegato tecnico, oltre ad aver rispettato le regole della buona tecnica di
assemblaggio di quadro elettrico.
Il dispositivo è dotato di un condensatore tampone che garantisce all’orologio un’autonomia di 1,5 ore in
mancanza di tensione di rete.
CABLAGGI USCITE
Il dispositivo è dotato di contatti optoisolati allo stato solido.
Si consiglia l’inserimento di opportuni relè di disaccoppiamento con contatti puliti di potenza adeguata
all’applicazione
Nel caso di connessioni verso bobine relè con lunghezze di cavo superiori a 20 metri
occorre inserire in parallelo ai poli dell’uscita digitale un varistor S10K30.
CABLAGGI BUS SERIALI
l dispositivo è dotato di una interfaccia seriale RS485 con pro-tocollo di comunicazione Modbus RTU.
Le principali caratteristiche della comunicazione sono selezionabili mediante l’apposito software di programmazione VisiProg.
Porre attenzione nel connettere correttamente i poli “A” e “B” del cavo di comunicazione, senza mai invertire
il cablaggio del polo “A” con “B” tra tutti i moduli che compongono la linea Modbus.
Assicurarsi che l’ultimo dispositivo connesso al bus RS485 sia dotato di un resistore di terminazione da
120 Ohm inserito.
Qualora non fosse disponibile la terminazione provvedere ad inserire tra i poli “A” e “B” del bus un resistore
esterno da 120 Ohm 1%.
Utilizzare un cavo schermato ad una coppia di conduttori twistati conforme alle norme EIA RS-485.
Si raccomanda l’uso di cavo Belden 9841 (RS485) o similare.
PRS7RE
