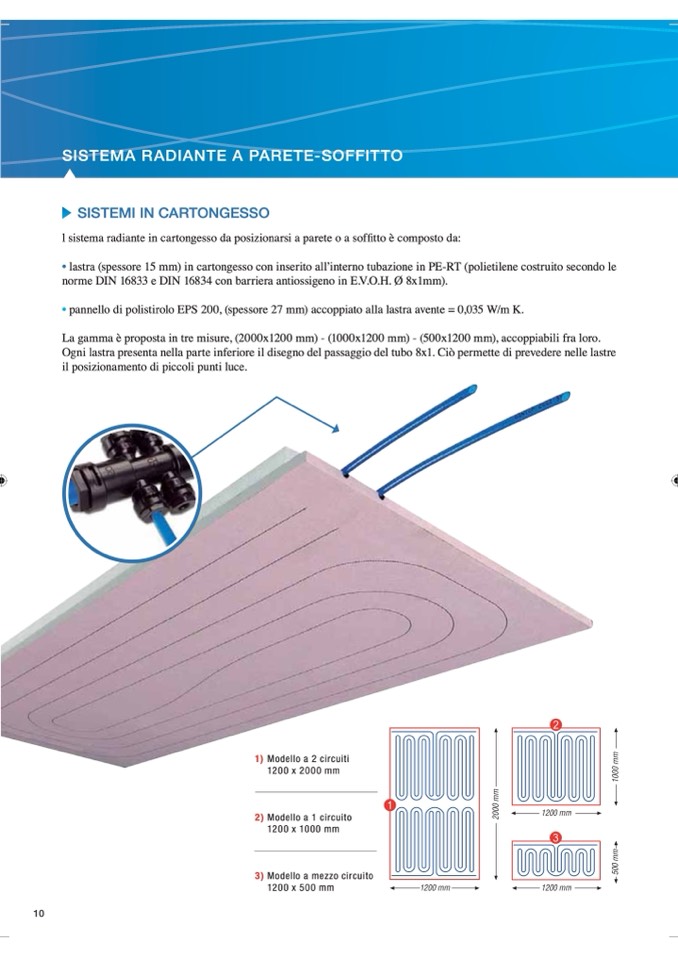

SISTEMA RADIANTE A PARETE-SOFFITTO
SISTEMI IN CARTONGESSO
l sistema radiante in cartongesso da posizionarsi a parete o a sofÀtto è composto da:
• lastra (spessore 15 mm) in cartongesso con inserito all’interno tubazione in PE-RT (polietilene costruito secondo le
norme DIN 16833 e DIN 16834 con barriera antiossigeno in E.V.O.H. Ø 8x1mm).
• pannello di polistirolo EPS 200, (spessore 27 mm) accoppiato alla lastra avente = 0,035 W/m K.
La gamma è proposta in tre misure, (2000x1200 mm) - (1000x1200 mm) - (500x1200 mm), accoppiabili fra loro.
Ogni lastra presenta nella parte inferiore il disegno del passaggio del tubo 8x1. Ciò permette di prevedere nelle lastre
il posizionamento di piccoli punti luce.
1) Modello a 2 circuiti
1200 x 2000 mm
2) Modello a 1 circuito
1200 x 1000 mm
3) Modello a mezzo circuito
1200 x 500 mm
