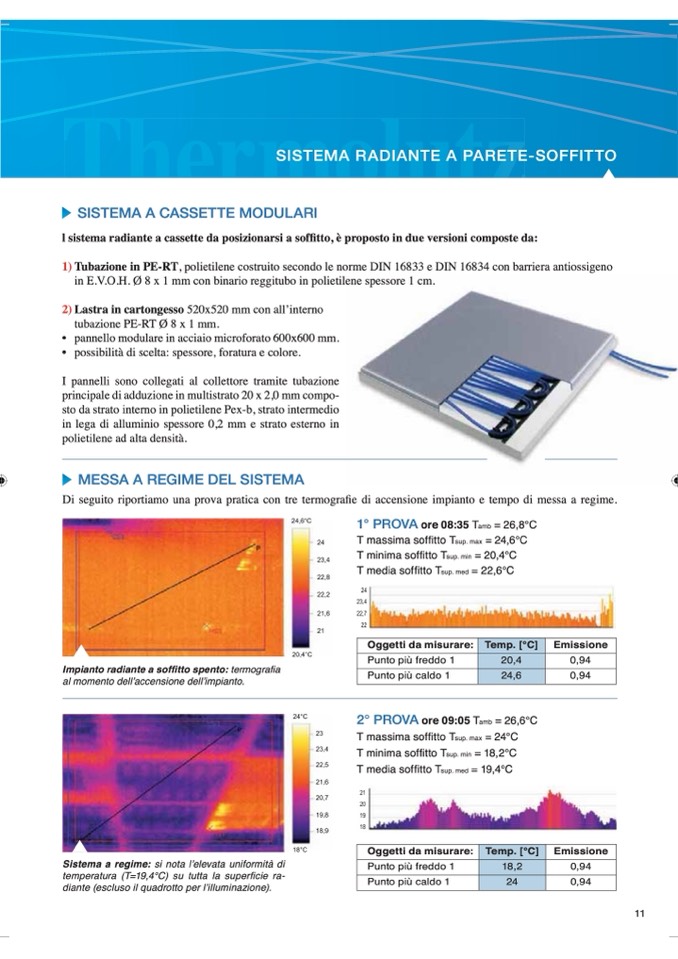

SISTEMA RADIANTE A PARETE-SOFFITTO
SISTEMA A CASSETTE MODULARI
l sistema radiante a cassette da posizionarsi a sofÀtto, è proposto in due versioni composte da:
1) Tubazione in PE-RT, polietilene costruito secondo le norme DIN 16833 e DIN 16834 con barriera antiossigeno
in E.V.O.H. Ø 8 x 1 mm con binario reggitubo in polietilene spessore 1 cm.
2) Lastra in cartongesso 520x520 mm con all’interno
tubazione PE-RT Ø 8 x 1 mm.
• pannello modulare in acciaio microforato 600x600 mm.
• possibilità di scelta: spessore, foratura e colore.
I pannelli sono collegati al collettore tramite tubazione
principale di adduzione in multistrato 20 x 2,0 mm compo-
sto da strato interno in polietilene Pex-b, strato intermedio
in lega di alluminio spessore 0,2 mm e strato esterno in
polietilene ad alta densità.
MESSA A REGIME DEL SISTEMA
Di seguito riportiamo una prova pratica con tre termograÀe di accensione impianto e tempo di messa a regime.
1° PROVA ore 08:35 T
amb
= 26,8°C
T massima sofÀtto T
sup. max
= 24,6°C
T minima sofÀtto T
sup. min
= 20,4°C
T media sofÀtto T
sup. med
= 22,6°C
2° PROVA ore 09:05 T
amb
= 26,6°C
T massima sofÀtto T
sup. max
= 24°C
T minima sofÀtto T
sup. min
= 18,2°C
T media sofÀtto T
sup. med
= 19,4°C
Oggetti da misurare:
Temp. [°C] Emissione
Punto più freddo 1
20,4 0,94
Punto più caldo 1
24,6 0,94
Impianto radiante a sofÀtto spento: termograÀa
al momento dell’accensione dell’impianto.
Oggetti da misurare:
Temp. [°C] Emissione
Punto più freddo 1
18,2 0,94
Punto più caldo 1
24 0,94
Sistema a regime: si nota l’elevata uniformità di
temperatura (T=19,4°C) su tutta la superÀcie ra-
diante (escluso il quadrotto per l’illuminazione).
