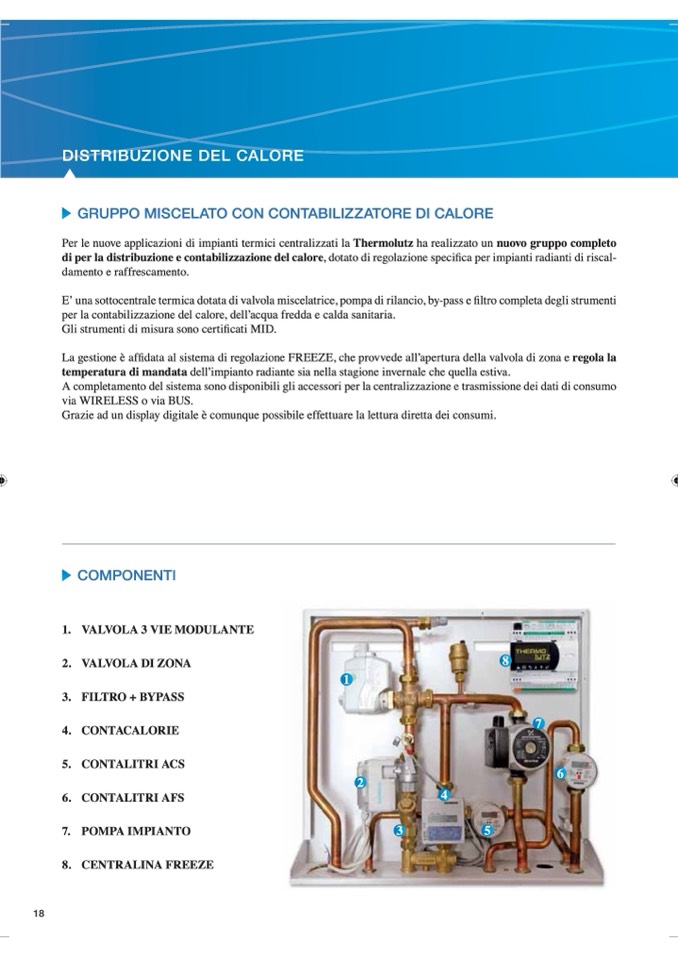

DISTRIBUZIONE DEL CALORE

GRUPPO MISCELATO CON CONTABILIZZATORE DI CALORE

Per le nuove applicazioni di impianti termici centralizzati la Thermolutz ha realizzato un nuovo gruppo completo

di per la distribuzione e contabilizzazione del calore, dotato di regolazione speciÀca per impianti radianti di riscal-

damento e raffrescamento.

E’ una sottocentrale termica dotata di valvola miscelatrice, pompa di rilancio, by-pass e Àltro completa degli strumenti

per la contabilizzazione del calore, dell’acqua fredda e calda sanitaria.

Gli strumenti di misura sono certiÀcati MID.

La gestione è afÀdata al sistema di regolazione FREEZE, che provvede all’apertura della valvola di zona e regola la

temperatura di mandata dell’impianto radiante sia nella stagione invernale che quella estiva.

A completamento del sistema sono disponibili gli accessori per la centralizzazione e trasmissione dei dati di consumo

via WIRELESS o via BUS.

Grazie ad un display digitale è comunque possibile effettuare la lettura diretta dei consumi.

COMPONENTI

1. VALVOLA 3 VIE MODULANTE

2. VALVOLA DI ZONA

3. FILTRO + BYPASS

4. CONTACALORIE

5. CONTALITRI ACS

6. CONTALITRI AFS

7. POMPA IMPIANTO

8. CENTRALINA FREEZE

1

2

8

7

6

3

5

4
