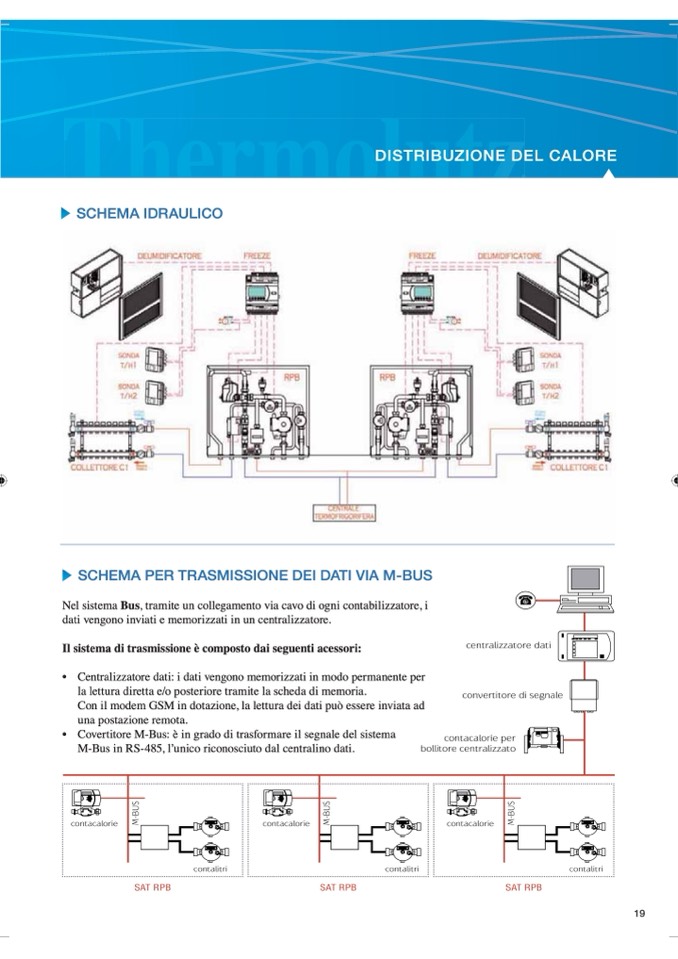

SCHEMA IDRAULICO

DISTRIBUZIONE DEL CALORE

SCHEMA PER TRASMISSIONE DEI DATI VIA M-BUS

Nel sistema Bus, tramite un collegamento via cavo di ogni contabilizzatore, i

dati vengono inviati e memorizzati in un centralizzatore.

Il sistema di trasmissione è composto dai seguenti acessori:

• Centralizzatore dati: i dati vengono memorizzati in modo permanente per

la lettura diretta e/o posteriore tramite la scheda di memoria.

Con il modem GSM in dotazione, la lettura dei dati può essere inviata ad

una postazione remota.

• Covertitore M-Bus: è in grado di trasformare il segnale del sistema

M-Bus in RS-485, l’unico riconosciuto dal centralino dati.

19
